电动球阀的常见接线方式介绍

       电动球阀包括电动法兰球阀，电动螺纹球阀，电动对夹蝶阀，电动法兰蝶阀，电动卡箍蝶阀，电动卡箍球阀，电动法兰闸阀，电动法兰截止阀，电动刀闸阀等，电动球阀门分为开关型和调节型，开关型的原理就是通电开到位，通电关到位。调节阀的原理是输入4-20MA或是0-10V的电流信号来调节阀门开度的大小。电动球阀是由电动执行器和阀体组成的，有很多客户不知道电动球阀的接线方式，下面上海沃电就为大家详细的讲解一下。

       六线制电动球阀所配精小型电动执行器分为开关式和调节式，并由驱动开关控制和信号反馈控制组成。

       开关式六线制电动球阀的六个接线端子功能为：1、2、3为驱动控制，4、5、6为信号反馈控制；

       工作原理：1、2接通时，阀门打开，同时保持4、5形成回路，反馈电动球阀开到位信号；

       1、3接通时，阀门关闭，同时保持4、6形成回路，反馈电动球阀关到位信号。

       调节式六线制电动球阀的六个接线端子功能为：

       1、2为电动驱动控制，可接AC220V或DC24V电源电压（如需380V电压则另外说明），

       3、4为输入信号控制，可接收4-20mA电流信号或0-10V电压信号

       5、6为输出信号反馈控制，可相应的反馈4-20mA电流信号或0-10V电压信号，便于远程操作控制

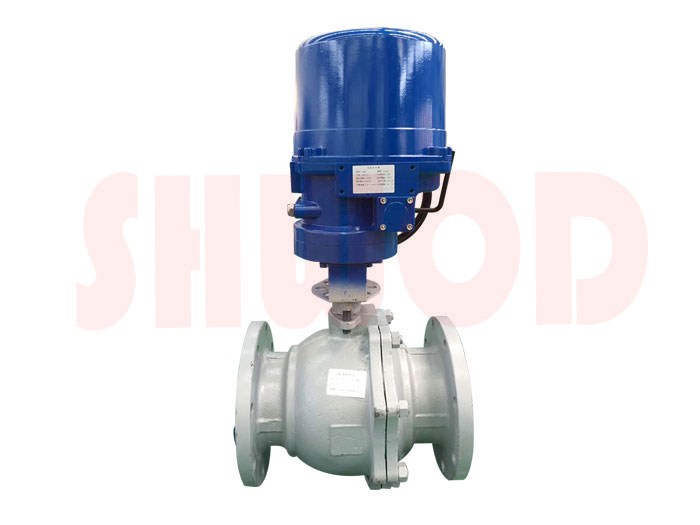

       电动球阀通常由电动执行机构和阀门组成。电动球阀使用电能作为动力来通过电动执行机构来驱动阀门，实现阀门的开关动作。从而达到对管道介质的开关目的。电磁阀是电动球阀的一个种类；是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。
