  • 电动蝶阀详细安装方法及技巧介绍

    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   发布时间:2023-04-13 点击量:1107

           电动蝶阀要想保证其能正常使用,就必须在安装时就要注意,那么电动蝶阀有哪些安装方法和技巧呢?上海沃电认为电动蝶阀在安装前应该做到以下的步骤,才能够使电动蝶阀更好的运行工作。

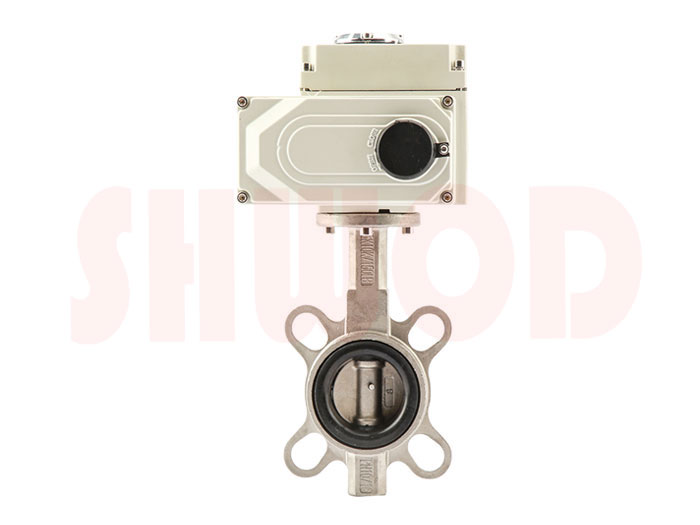

    电动蝶阀


           1、安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。


           2、安装前检查电动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞。


           3、将阀门和汽缸均置于关闭状态。


           4、强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。


           5、将汽缸撞到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。


           6、安装完毕后,对电动蝶阀进行调试(正常情况下供气压力为0.4~0.7MPa),调试运行时须手动操作电动蝶阀启闭(将电动蝶阀线圈失电后手动操作方可有效),观察电动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。


           7、得发在安装前应保持干燥,不可露天存放。


           8、安装电动蝶阀前要检查管道,确保管道内无焊渣等异物。


           9、电动蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。


           10、电动蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。


           11、确认法兰焊接无误,电动蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。


           12、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。


           13、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。


           14、将阀门完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。


           15、在安装时,阀瓣要停在关闭的位置上。 开启位置应按蝶板的旋转角度来确定。 带有旁通阀的蝶阀,开启前应先打开旁通阀。 电动蝶阀应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。 安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。
