低温电动蝶阀的密封性应用研究
来源：上海沃电阀门科技有限公司 作者：电动蝶阀球阀执行器厂家 发布时间：2021-04-01 点击量：698

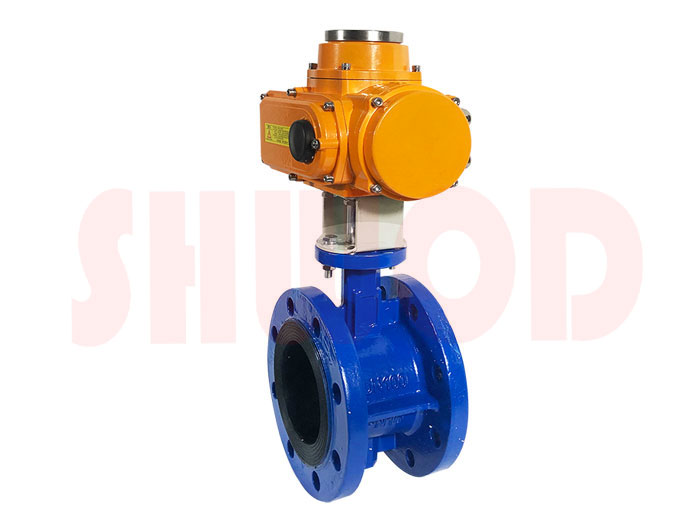

随着工业技术的飞跃发展，对电动阀门提出了更严格的要求，尤其对低温介质中所使用的电动蝶阀，除了能满足一般电动阀门所具有的性能之外，更重要的是在低温状态下电动蝶阀密封的可靠性，动作的灵活性以及对低温电动蝶阀的一些其它特殊要求。今天上海沃电结合其结构特点，对低温性能方面作简单介绍。
对低温电动蝶阀密封性能的要求：低温电动蝶阀产生泄漏的原因主要有两种情况，一是内漏； 二是外漏。
一、电动蝶阀的内漏：
电动阀门产生内漏主要原因是密封副在低温状态下产生变形。当介质温度下降到使材料产生相变时造成体积变化，使原本研磨精度很高的密封面产生翘曲变形而造成低温密封不良。我们对DN250电动阀门进行低温试验，介质为液氮（ -196 ℃ ）蝶板材料为 1Cr18Ni9Ti （没经过低温处理）发现密封面翘曲变形量达 0.12mm 左右，这是造成内漏的主要原因。
而如果将电动蝶阀的平面密封改为锥面密封。阀座是一个斜圆锥椭圆密封面，与嵌装在蝶板上的正圆形弹性密封环组成密封副。密封环可在蝶板槽内径向浮动。当阀门关闭时，弹性密封环首先和椭圆密封面的短轴接触，随着阀杆的转动逐渐将密封环向内推，迫使弹性环再和斜圆锥面的长轴接触，最终导致弹性密封环与椭圆密封面全部接触。
它的密封是依靠弹性环产生变形而达到的。因此当阀体或蝶板在低温下产生变形时，都会被弹性密封环吸收补偿，不会产生泄漏和卡死现象。当电动阀门打开时这一弹性变形立即消失，在启闭过程中基本没有相对磨擦，故使用寿命长。
二、 电动蝶阀的外漏：
其一是电动阀门与管路采用法兰连接方式时，由于连接垫料、连接螺栓、 以及连接件在低温下材料之间收缩不同步生松弛而导至泄漏。因此我们把阀体与管路的连接方式由法兰连接改为焊接结构，避免了低温泄漏。其二是阀杆与填料处的泄漏。
一般多数电动阀门的填料采用F4，因为它的自滑性能好、摩擦系数小（对钢的摩擦系数 f=0.05～0.1) ， 又具有独特的化学稳定性，因此得到广泛应用。但F4也有不足之处，一是冷流倾向大；二是线膨胀系数大，在低温下产生冷缩导致渗漏，造成阀杆处大量结冰，至使电动阀门开启失灵。 为此研制的低温电动蝶阀采用自缩密封结构即利用F4膨胀系数大的特点，通过予留的间隙达到常温、低温都可以密封的目的。
低温电动蝶阀阀体、阀杆轴衬的设计要求：
1、低温电动阀门壳体结构形状。材料选择的正确与否对电动阀门能否正常可靠工作有着极其重要的意义，电动蝶阀的结构特点与截止阀、闸阀相比，不但避免了因形状不规则，壳体壁厚不均匀，在低温下产生的冷缩，温差应力所引起的变形，而且由于电动蝶阀体积小，阀体形状左右基本是对称的，因而热容量小；予冷量消耗也小；形状规则又便于对电动阀门的保冷措施。
2 、阀杆衬套的选择：有些低温电动蝶阀在运行当中，电动阀门的转动部位粘滞， 咬合现象时有发生，主要原因是：配对材料选择不合理，予留冷间隙过小，以及加工精度不高等原因所致。在研制低温电动阀门时，采取了一系列措施，防止出现以上现象。
对阀杆上、下轴衬选用了具有摩擦系数小及自润滑性能的SF-1 型复合轴承，这样可以适用于低温电动阀门的一些特殊需要。 金属密封型电动蝶阀具有的特点是一些普通电动阀门所不具备的，尤其是流阻小、 密封可靠、启闭迅速、使用寿命长等。三偏心金属密封电动蝶阀是靠弹性环的变形而达到密封， 因而不需要借助介质作用力，故可做双向密封用。
