  • 电液执行器
  • 电动法兰蝶阀(软密封)

    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   点击量:1230

    品牌:上海沃电
    驱动能源: 电动执行器
    型号: D941X
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

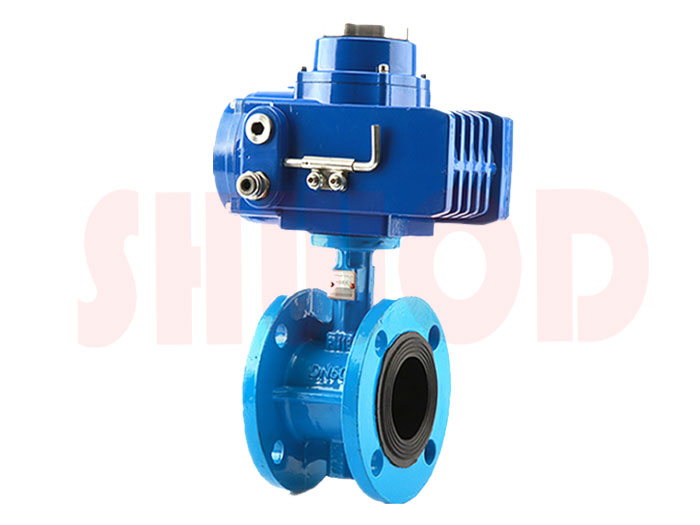

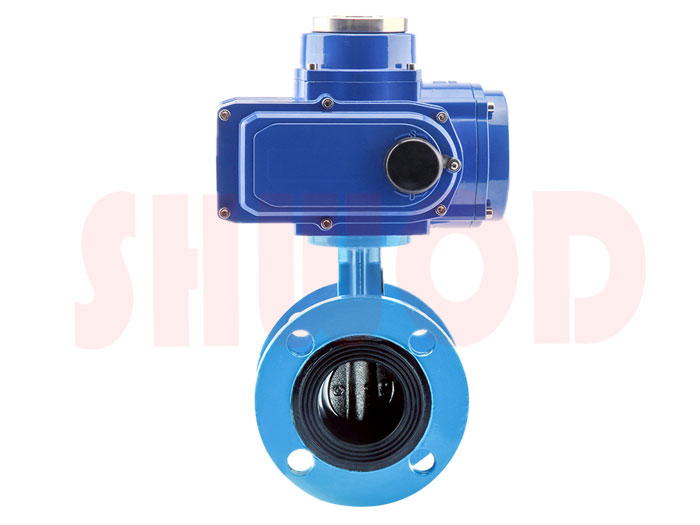

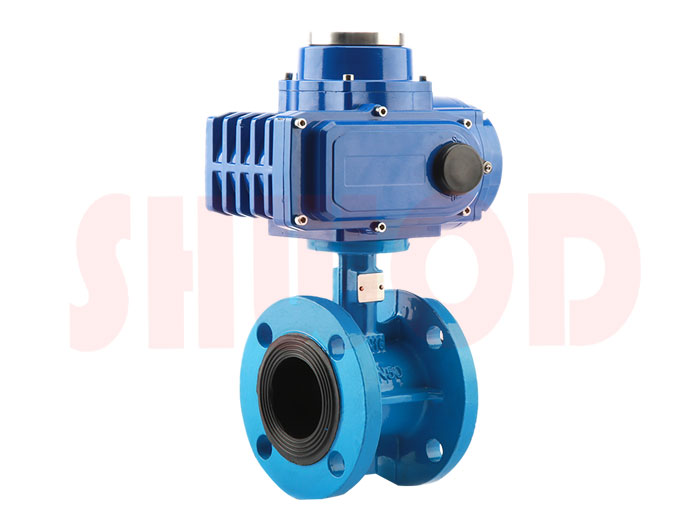

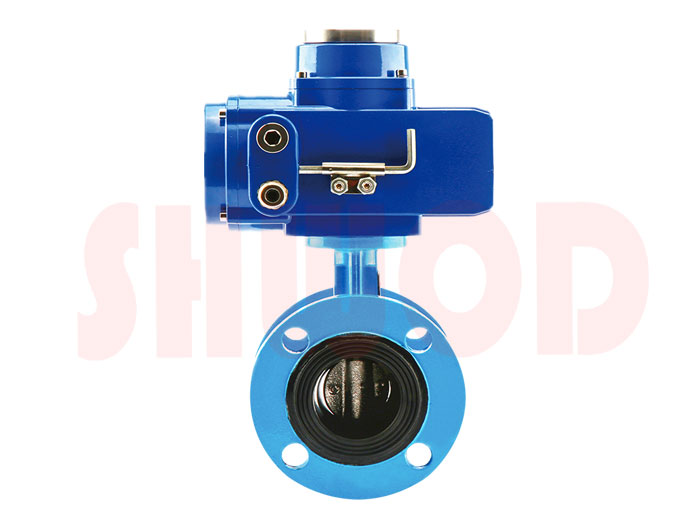

    电动法兰蝶阀(软密封)产品详情

    【产品概述】


    电动法兰软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

    【性能特点】

           1、该电动蝶阀设计新颖、合理、结构独特、重量轻、启闭迅速。
           2、操作矩小、操作方便、省力灵巧。
           3、可以任何位置安装、维修方便。
           4、密封件可以更换、密封件能可靠能双向密封零泄漏。
           5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

    【产品参数】

    公称通径DN(mm) DN50~DN500
    公称压力 PN1.0MPa PN1.6MPa
    试验压力 强度试验 PN1.5MPa PN1.6MPa
    密封试验 PN1.1MPa PN1.76MPa
    主要零件 阀体 球墨铸铁、铸钢、不锈钢
    球体 灰铸铁、球墨铸铁、锻钢、不锈钢及特殊材质
    阀杆 碳钢、不锈钢
    密封圈 橡胶、聚四氟乙烯、三元乙丙
    填料 四氟、柔性石墨
    适用工况 适用介质 水、空气、油
    适用温度 ≦110℃

    【外形尺寸】

    电动法兰蝶阀(软密封)外形尺寸图

    规格 配置 ΦD1 L H2 H1 N-Φ
    mm in 1.0MPa 1.6MPa 1.0MPa 1.6MPa
    DN50 2” SQ-05 125 180 261 70 4-Φ18
    DN65 2 1/2” 145 112 285 78 4-Φ18
    DN80 3” 160 114 282 87 4-Φ18 4-Φ18
    DN100 4” SQ-10 180 127 324 105 8-Φ18
    DN125 5” 210 140 344 120 8-Φ18
    DN150 6” SQ-20 240 140 388 134 8-Φ22
    DN200 8” 295 152 418 163 8-Φ22 12-Φ22
    DN250 10” SQ-60 350 355 165 471 202 12-Φ22 12-Φ26
    DN300 12” SQ-100 400 410 178 535 230 12-Φ22 12-Φ26
    DN350 14” 460 470 190 583 245 16-Φ22 16-Φ26
    DN400 16” SQ-200 515 525 216 632 305 16-Φ28 16-Φ31
    DN450 18” 565 585 222 655 345 20-Φ28 20-Φ31
    DN500 20” 620 650 229 687 375 20-Φ28 20-Φ34

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的电动法兰软密封蝶阀产品,欢迎前来咨询报价。

    【生产环境】
    电动法兰蝶阀(软密封)生产环境

    【企业资质】

    电动法兰蝶阀(软密封)企业资质
