    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:185

    品牌:上海沃电
    驱动能源: 电动执行器
    型号: D971H
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

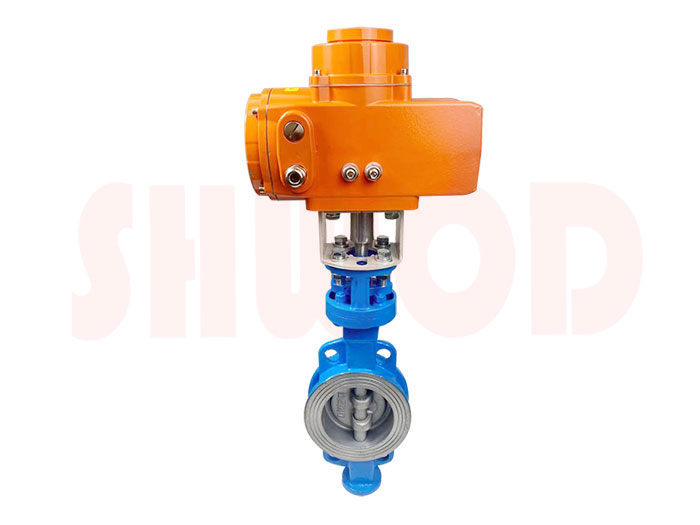

    电动硬密封蝶阀产品详情

    【产品概述】

           电动硬密封蝶阀采用一体化结构,与SQ电动执行器相配,输入(4-20mADC、0-10VDC或1-5V)信号和单相电源即可运转,该电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该电动阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

    【产品参数】

    主要零部件 材质 使用规格 主要零部件 材质 使用规格
    阀体 球墨铸铁 50mm
    ~ 600mm
    阀杆 不锈钢 50mm
    ~ 600mm
    灰铸铁
    铸钢 45#碳钢
    不锈钢

    阀板

    不锈钢CF8 50mm
    ~ 600mm
    阀座 EPDM
    50mm
    ~ 600mm
    不锈钢CF8M NBR
    球墨铸铁镀镍磷 PTEE
    球墨铸铁覆尼龙 Viton
    铝青铜 SEP

    【工作原理】

           电动硬密封蝶阀由电动执行器和金属密封蝶阀组成,通过电动执行机构的电源驱动来开启或关闭阀门,阀杆带动碟板在0-90°的范围内做来回旋转的动作。也可根据工况需要装配智能调节型执行器,对蝶阀碟板的开度大小进行任意调节,从而控制介质的温度、流量、压力、液位等各项参数的精确控制。在高压高温下可保持良好操作,比较耐磨损,机械性好,使用寿命长。

    【外形尺寸】

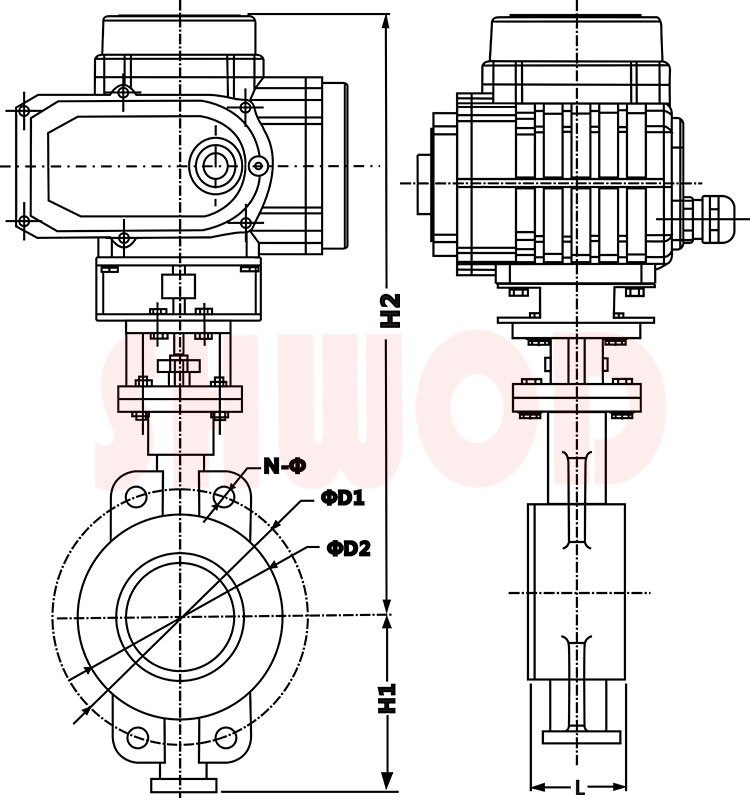

    电动硬密封蝶阀外形尺寸图

    规格 配置 ΦD1 ΦD2 L H2 H1 N-Φ
    mm in 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
    DN50 2” SQ-05 125 102 43 313 76 4-Φ18
    DN65 2 1/2” 145 122 46 326 89 4-Φ18
    DN80 3” 160 133 46 332 94 4-Φ18 8-Φ18
    DN100 4” SQ-10 180 158 52 374 114 8-Φ18
    DN125 5” 210 185 56 387 127 8-Φ18
    DN150 6” SQ-20 240 216 56 433 140 8-Φ23
    DN200 8” 295 272 60 468 176 8-Φ23 12-Φ23
    DN250 10” SQ-60 350 355 320 320 68 518 207 12-Φ23 12-Φ25
    DN300 12” SQ-100 400 410 372 372 78 594 240 12-Φ23 12-Φ25
    DN350 14” 460 470 420 430 78 625 273 16-Φ23 16-Φ25
    DN400 16” SQ-200 515 525 480 480 102 657 322 16-Φ25 16-Φ30
    DN450 18” 565 585 535 545 114 679 340 20-Φ25 20-Φ30
    DN500 20” 620 650 585 610 127 737 380 20-Φ28 20-Φ34
    DN600 24” SQ-400 725 770 685 720 154 881 467 20-Φ31 20-Φ37

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的电动硬密封蝶阀产品,欢迎前来咨询报价。

    【生产环境】
    电动硬密封蝶阀生产环境

    【企业资质】

    电动硬密封蝶阀企业资质
