    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   点击量:1061

    品牌:上海沃电
    驱动能源: 电动执行器
    型号: D971X、D971F
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

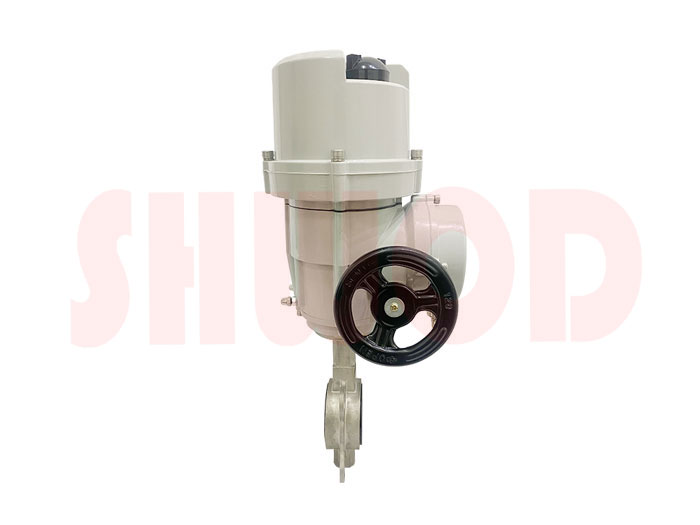

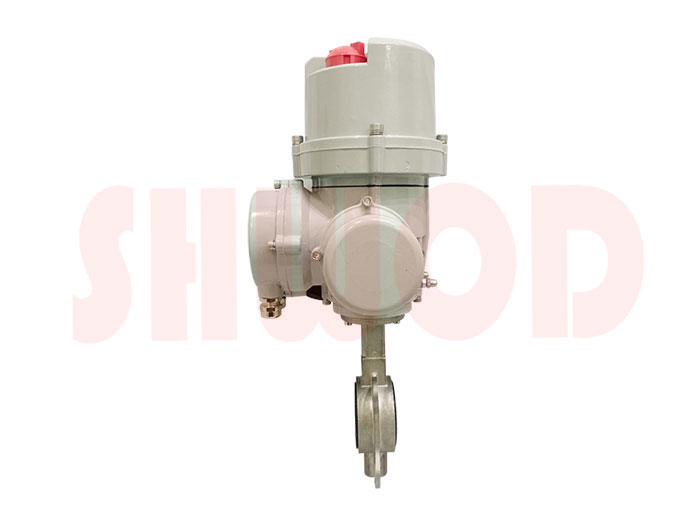

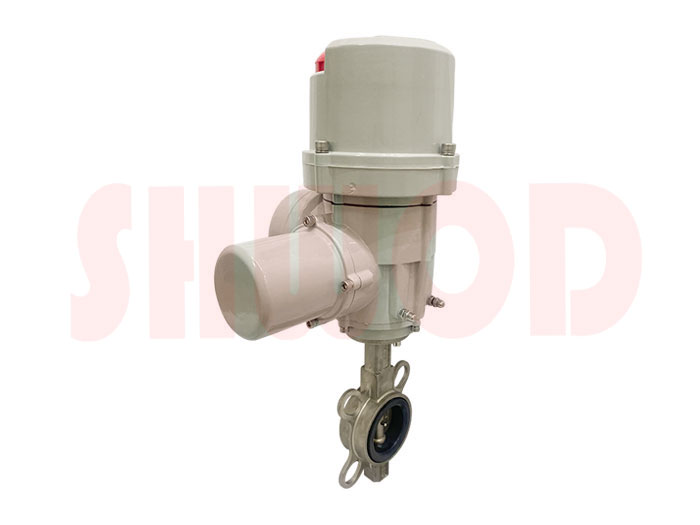

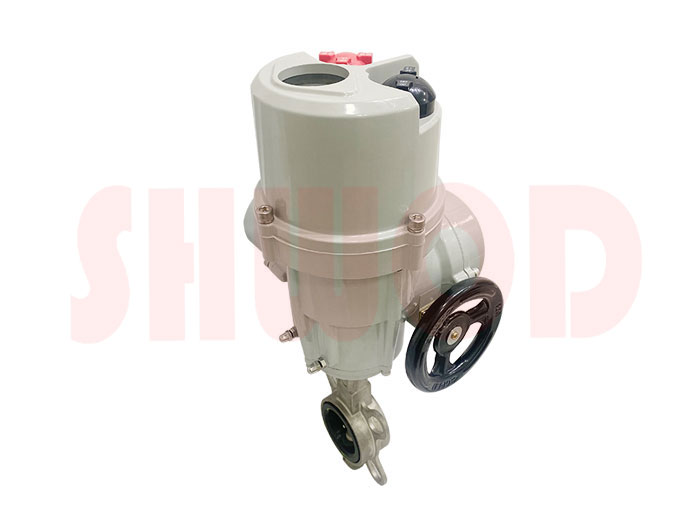

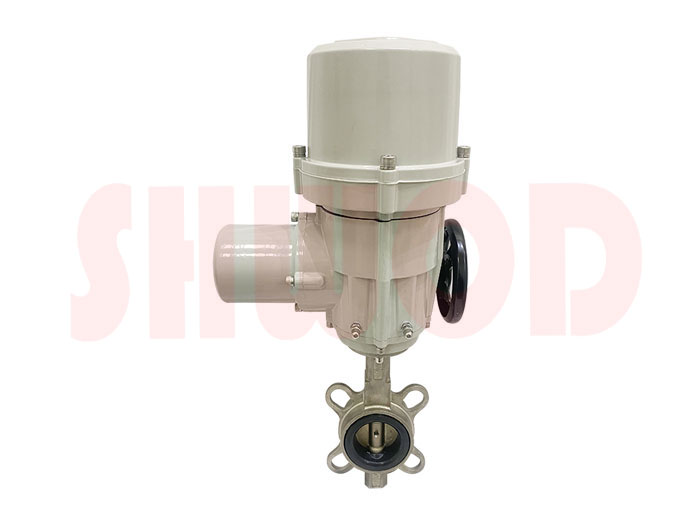

    电动对夹蝶阀产品详情

    【产品概述】

           电动对夹蝶阀采用一体化结构,与HQ角行程电动执行器相配,输入(4-20mADC,0-10VDC或1-5V)信号和单相电源即可运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该电动蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

    【产品参数】

    主要零部件 材质 使用规格 主要零部件 材质 使用规格
    阀体 球墨铸铁 50mm
    ~ 600mm
    阀杆 不锈钢 50mm
    ~ 600mm
    灰铸铁
    铸钢 45#碳钢
    不锈钢

    阀板

    不锈钢 CF8 50mm
    ~ 600mm
    阀座 EPDM  50mm
    ~ 600mm
    不锈钢 CF8M NBR
    球墨铸铁镀镍磷 PTEE
    球墨铸铁覆尼龙 Viton
    铝青铜 SEP

    【外形尺寸】

    电动对夹蝶阀外形尺寸图

    规格 配置 ΦD1 L H2 H1 N-Φ
    mm in 1.0MPa 1.6MPa   1.0MPa 1.6MPa
    DN50 2” SQ-05 125 180 261 70 4-Φ18
    DN65 2 1/2” 145 112 285 78 4-Φ18
    DN80 3” 160 114 282 87 4-Φ18 4-Φ18
    DN100 4” SQ-10 180 127 324 105 8-Φ18
    DN125 5” 210 140 344 120 8-Φ18
    DN150 6” SQ-20 240 140 388 134 8-Φ23
    DN200 8” 295 152 418 163 8-Φ23 12-Φ23
    DN250 10” SQ-60 350 355 165 471 202 12-Φ23 12-Φ25
    DN300 12” SQ-100 400 410 178 535 230 12-Φ23 12-Φ25
    DN350 14” 460 470 190 583 245 16-Φ23 16-Φ25
    DN400 16” SQ-200 515 525 216 632 305 16-Φ25 16-Φ30
    DN450 18” 565 585 222 655 345 20-Φ25 20-Φ30
    DN500 20” 620 650 229 687 375 20-Φ28 20-Φ34
    DN600 24” SQ-400 725 770 154 881 467 20-Φ31 20-Φ37

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的电动对夹蝶阀产品,欢迎前来咨询报价。
