  • 电液执行器
  • SQ精小型电动执行器

    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:507

    品牌:上海沃电
    驱动能源: 电动执行器
    型号: SQ系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

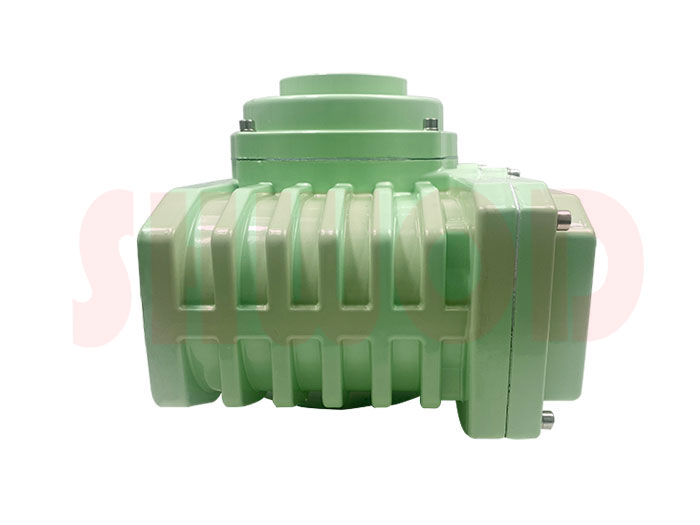

    SQ精小型电动执行器产品详情

    【产品概述】

           本公司生产的SQ系列精小型电动执行器具有结构紧凑,体积小巧,输岀力矩大的特点,适合各种0-90度开度范围内的阀门的自动化改造和使用。本系列电动执行器的机械结构简单,动作可靠,同时有电子限位和机械限位两级行程限位保护,保护负载不受损坏。

           SQ系列产品的电气部分有开关型、普通调节型(加调节模块)和智能调节型三种。开关型具有现场接线方便,调试简单的特点,适合对阀门只有开和关两位控制要求的客户使用。智能型调节型具有现场、远程两种操作方式,有液晶屏显示,多种参数可供选择,有4-20mA电流或 0-10V电压的控制型号接收和开度信号反馈,功能强大。SQ全系列产品机械结构均有手动模式,方便客户安装阀门和调试机器。


    【应用现场】

    SQ精小型电动执行器应用现场


    SQ系列电动执行器在石油、化工、电力、冶金、水处理等领域的现场应用。


    【防爆性能】

           SQ系列防爆产品的隔爆结构符合GB3836.1-2000《爆炸性气体环境用电气设备 第一部分:通用要求》及GB3836.2-2000《爆炸性气体环境用电气设备 第二部分:隔爆型"d"》的有关规定,并采用整机隔爆结构。产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合性物在壳内爆炸所产生的爆炸压力,并可以阻止壳内的爆炸向壳外周围的爆炸性气体环境传播。

    【结构和材质】

     SQ精小型电动执行器结构材质

    序号名称数量材料序号名称数量材料
    1电机盖1ADC126接线腔盖1ADC12
    2电机转子轴140Cr7电装盖2ADC12
    3箱体1ADC128O型密封圈1丁氢象胶
    4防爆接头2黄铜镀镍9隔爆镜片2
    5O型密封圈1丁氢象胶10涡轮轴140Cr镀镍


    【型号表示方式】
    SQ精小型电动执行器型号表示方式
           型号示例:

           1、SQEX20-X/T
    精小型电动执行器,整机防爆型,额定输岀转矩为200N・M(20kgf・m),电压为AC380V。调节型,控制方式为4~20mA模拟量输入和远程开关量控制,并有4-20mA模拟量反馈和无源开关量反馈。

           2、SQEX10-Y/K
           精小型电动执行器,整机防爆型,额定输岀转矩为100N・M(10kgf・m),电压为AC220V。开关型,控制方式为外部继电器控制,并有无源开关量反馈和有源220V开关量反馈。

           3、SQW05-Z/D
           精小型电动执行器,普通户外型,额定输岀转矩为50N・M(5kgf・m),电压为DC24V。断电复位型,控制方式为配电柜控制,根据客户需求定制断电后关闭、打开阀门。

    SQ精小型电动执行器型号示例


    【产品配置】

    电气和机械限位功能

    电气行程限位功能:
    当执行器带动阀门达到阀门全开、全关极限位置或者设定的中间位置时,内置的电气限位开关将会切断电路而保护阀门。
    输岀轴机械限位功能:
    当电气行程限位功能失效时,执行器输出轴将会被机械限位装置锁住,从而保护阀门免受损害。
    图示为电气限位与机械限位之间的位置关系
    电气限位与机械限位之间的位置关系

    加热除湿功能(可选)

           SQ系列执行器电气腔可配置电子加热元件,用于昼夜温差较大且比较潮湿的场所使用,防止因凝露而造成电气元件受损,加热器为连续工作制,所以为带电状态,即使执行器不运行时也为带电。


    【执行器选型】


    执行器型号额定扭矩
    (N.M)
    软密封蝶阀软密封球阀硬密封蝶阀硬密封球阀通风蝶阀
    SQ-0505DN15~65DN15~32DN40~50DN15~25DN50~150
    SQ-1010DN80~100DN32~40DN65~100DN32~40DN200~300
    SQ-1515DN125DN50DN125DN40~50DN350
    SQ-2020DN150~200DN65~80DN125DN50~65DN400~500
    SQ-4040DN200DN80~100DN150DN65DN600
    SQ-6060DN200~250DN100~1250DN200DN80~100DN700
    SQ-100100DN300DN150DN250DN125DN800~900
    SQ-200200DN400DN200DN350DN150N1000~1200
           注:因阀门种类多,同样规格型号的阀门,不同的生产厂家,不同的使用环境,阀门实际工作扭矩也不同。因此,建议在选择电动执行器型号时,应当以执行器额定输出力矩的60%-80%为阀门的工作扭矩。



    【电气接线图】


    AC220V开关型接线图AC380V开关型接线图
    AC220V开关型接线图
    功能:通过开关电路实现开启、关闭操作,输岀一组有源AC220V反馈和一组无源开关量反馈。
    AC380V开关型接线图
    功能:通过外部继电器换相实现开启、关闭操作,输岀一组无源开关量反馈。
    DC24V开关型接线图DC24V普通调节型接线图
    DC24V开关型接线图
    功能:通过切换外部电源的正负极,实现开启、关闭操作,输岀一组有源DC24V反馈和一组无源开关量反馈。
    DC24V普通调节型接线图
    功能:通过模块控制标定开启和关闭行程,控制信号为外部有源4-20mA (0-10V),输岀为有源4-20mA (0-10V)反馈。
    AC220V普通调节型接线图AC220V/380V智能调节型接线图
    AC220V普通调节型接线图
    功能:通过模块控制标定开启和关闭行程,控制信号为外部有源4-20mA(0-10V),输岀为有源4-20mA( 0-10V)反馈。
    AC220V/380V智能调节型接线图
    功能:通过远程无源开关触点实现开启、关闭操作,也可使用模拟量4-20mA实现比例控制开启、关闭操作。输出为两组无源开关量反馈4-20mA模拟量电流信号。

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的SQ精小型电动执行器产品,欢迎前来咨询报价。


    【生产环境】

    SQ精小型电动执行器生产环境

    【企业资质】

    SQ精小型电动执行器企业资质
