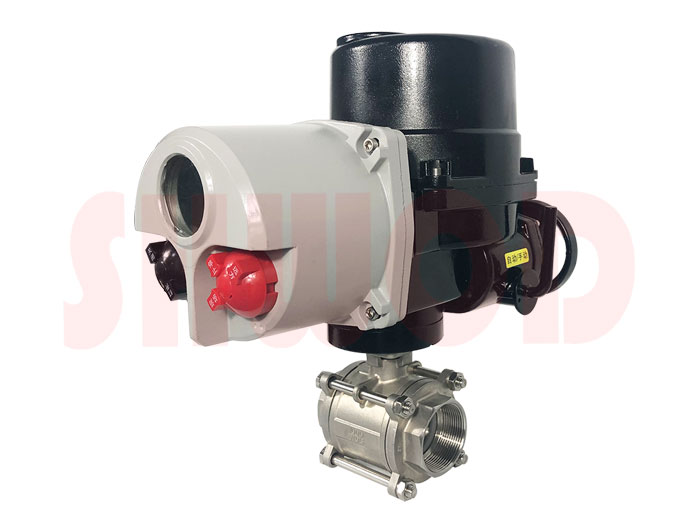

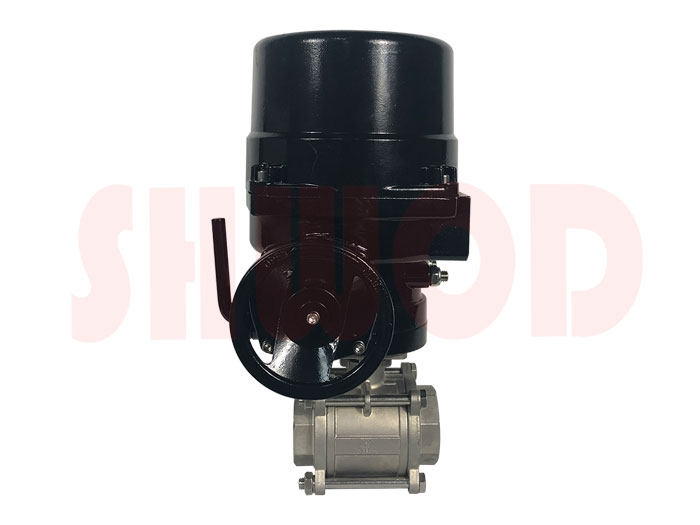

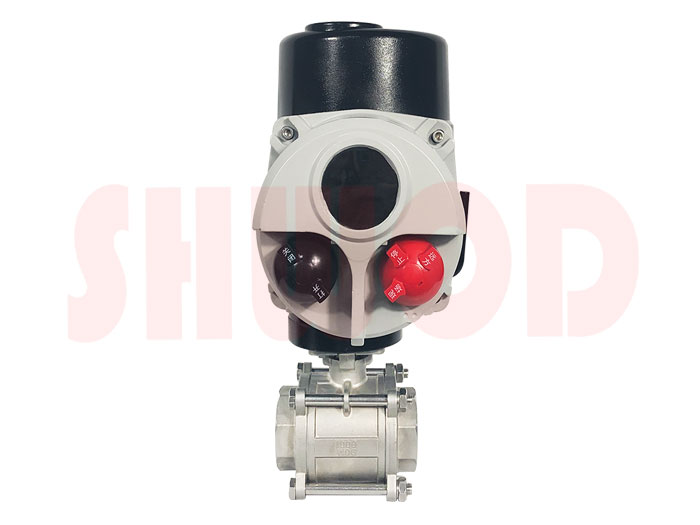

    角行程电动执行器(带阀门)产品详情

    【产品概述】


    角行程电动执行器作为自控系统中一种重要的现场控制设备,采用直联式机构,能够很方便地与旋转型阀门(诸如碟阀、球阀、旋塞阀)及风门挡板等配套,其输出角位移为0°~90°、0°~110°、0°〜240°或其它转角,可广泛用于电站、冶金、石油、化工、水利、机 械、轻工、消防和环保等工业部门。HQ/HQM系列电动执行器设计简洁、结构紧凑,全系列涵盖11个品种规格,能在输出扭矩 100N.m~3000N.m范围内提供相对合理的解决方案。

           本系列电动执行器为智能型,可根据用户要求增加选件即附加各种功能配置,满足各种工业过程控制的要求。经磷化、涂层处理的标准型外壳及箱体可适应腐蚀性的工作环境,以选件形式提供的、具有防爆耐压结构的防爆型产品可使用于IIA、 IIB级T1-T4级爆炸性混合物的1、2区场所等危险作业环境。


    【应用现场】

    角行程电动执行器(带阀门)应用现场

    HQ系列电动执行器在石油、化工、电力、冶金、水处理等领域的现场应用。


    【性能特点】

          HQ/HQM系列电动执行器是我司新一代升级产品,在采用国际先进的超大规模集成电路技术的基础上,研发的新一代智能化、数字化、多功能的电动执行机构。非侵入式设计,通过手持遥控器即可对执行器的参数、功能进行设定、修正或组态设置。机电一体化的结构设计,造就了其优异的性能、轻巧美观、调试简单、操作方便的特点。更适合于和各种阀门、风门等配套,组成执行单元,广泛应用于电站、石油、钢铁、化工、输油管道、污水处理等自动控制系统中,既能满足频繁调节控制(HQM系列),又能满足断续控制的要求 (HQ系列)。

           •液晶显示
           液晶屏幕以中文(可切换成英文)菜单实时显示阀门的开度,并根据工作情况实时显示报警信息,高亮度LED发光管指示阀门的开、关极限位置。

           •控制方式
           远程开关量信号可控(可选远程4~20mA电流信号量控制),就地操作旋钮可现场调控阀门的位置。

           •状态指示
           以继电器触点输出来指示阀门的开、关限位及故障报警(可选4〜20mA电流信号输出反映阀门的开度)。

           •免开盖调试
           工作参数设置、开关限位调试均可通过远红外遥控设定器操作完成,不需要打开电气控制箱上盖,避免了环境中的灰尘、潮气等有害物质进入执行器的内部,极大地提高了电气控制部分的可靠性。

           •高智能化
           集成度高、体积小、功能多、精度高、稳定性好、抗干扰性能好,智能化程度高。

           •防护性
           铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力,静配合处配有“O”形圈、动配合处配有骨架油封的箱体达到IP67的防护等级,可选择的防爆型箱体可适合于IIA、IIB级T1-T4级爆炸性混合物的1、2区场所等危险作业环境工作。

           •高效低噪音

           精密蜗轮蜗杆减速机构,间隙小、效率高、噪音低(最高50分贝)、寿命长。

           自锁性

           蜗轮与蜗杆的自锁性防止了执行器在断电或断信号的情况下的反转现象。


           •离合器自动复位
           具有独特的机械式手/自动切换机构,手动操作通过扳动离合器分离手柄后实现,电机一旦接受电信号启动,离合器能自动复位并使执行器恢复到自动状态。

           •操作手轮
           手轮的尺寸设计保证了手动操作时的安全、省力。

           •电机特性
           根据电源要求而配置的单相或三相全封闭鼠笼式感应电机,启动力矩大、转动惯量小。

           •接线方便、快捷
           执行器的接线采用了插头或插座方式。外接线接到插头上,只要拔下插头就能拆下执行器。插头是防水、防爆的,这就避免了维护过程中重新接线而发生错误。

           •绝对编码位置传感器
           可选配绝对编码位置传感器,该传感器采用非接触式测量,具有极高的测量精度和超长的使用寿命。

    【主要功能】

           •遥控器设定、操作、复位功能
           •执行器阀位显示功能
           •执行器运行状态显示功能
           •行程限位保护功能
           •力矩保护功能
           •触点方式(常开/常闭)选择功能
           •瞬间反向保护功能
           •故障自诊断功能
           •两线控制设置功能
           •条件控制设置功能
           •外部联锁设置功能
           • ESD超越保护设置功能
           •中断设置功能
           •状态指示触点功能
           •电源相序自动调整功能
           •电机过热保护功能

    【技术参数】

           •防护等级:IP67
           •电源:110/220VAC ±10% 单相 50/60HZ+2% 380/440VAC±10% 三相 50/60HZ±2%
           •行程:0 ~ 110°
           •行程时间:参见表一、表二、表三
           •输出转矩:参见表一、表二、表三
           •环境温度:-10°C ~+70°C (可选-30°C ~ +70°C )
           •限位触点:250VAC/5A ,基本配置开、关方向电子限位。
           •过横触点:250VAC/5A ( HQ10除外)基本配置为过力矩触点无报警输出。
           •主要零件材料:
           箱体:压铸铝合金
           外壳:压铸铝合金
           蜗轮:镣青铜、铝青铜
           蜗杆:合金钢
           主轴:合金钢
           驱动套:钢或铝青铜
           底座:球墨铸铁、可锻铸铁
           •表面处理:磷化处理
           •外涂层:采用两层漆面,金属灰底漆、粉末喷涂表层
           •润滑:2号锂基润滑脂
           •安装:安装底座符合ISO5211标准,具体见其安装尺寸
           •进线孔:一个M36X1.5和M22xL5螺孔(标准配置)或一个NPT3/4"和一个NPT1/4"螺孔,防爆型为专用的防爆螺纹管,其进线孔为两个M20x1.5螺孔(注:如有特殊要求定货时须注明进线孔的螺纹规格。)

    【可选项说明】

           •比例控制单元:结合位置指示单元,通过输入4~20mA电流信号按比例控制阀门位置,并提供阀门位置的4~20mA电流输出信号。

           •辅助限位指示触点:对应阀门开、关限位提供干式触点信号。

           •防爆型:箱体与外壳具有防爆功能,防爆等级:ExdBT4 , 防护等级IP67,可适合于IIA、IIB级T1-T4级爆炸性混合物的1、2区场所等危险的环境中工作。

           •转角:120°、135°、180°、240°、270°、300°

           •绝对编码位置传感器:非接触式的绝对编码位置传感器取代位置电位器,具有极高的测量精度和超长的使用寿命。


    【型号规格】

           智能型角行程电动执行器分为HQ开关型角行程执行器和HQM调节型角行程执行器。

           HQ开关型角行程执行为间歇工作型执行机构,适用于每小时启动不超过60次的场合。HQ开关型执行的连续工作时间为15分钟,且连续工作时间与间隙时间之比为33.3%。

           HQM调节型角行程执行为连续调节型执行机构,对电机的控制采用了无开关触点的固态继电器,在调节转矩以下可达到1200次/小时(单相除外)的动作频度和50%的接通持续率工作,该系列执行比HQ开关型执行有更高的定位精度。HQM调节型执行能很好地满足绝大多数工业领域对闭环自控回路执行单元的要求。选择HQM调节型执行时,应使阀门中途行程所需的转矩不超过表二、表三中所对应的调节转矩。

    表一 HQ开关型角行程执行器的型号和规格(单相)
    型号规格 上限输出转矩 额定转矩 行程时间
    60/50H
    阀门上限轴径 电机功率 (F级)  额定电流 手轮转数 重量
    单相
    110V/220V
    N. m N. m S mm W A n kg
    HQ10 100 85 14/17 22 25 1.30/0.60 8.5 11
    HQ20 200 125 17/20 22 40 1.60/0.80 10 12
    HQ30 300 160 17/20 22 45 1.70/1.10 10 13
    HQ40 400 235 20/25 32 50 2.00/1.20 12.5 17
    HQ50 500 420 20/25 32 90 3.60/1.70 12.5 19
    HQ60 600 500 24/29 42 90 3.60/1.70 14.5 22
    HQ80 800 670 24/29 42 140 4.00/2.00 14.5 23
    HQ100 1000 840 24/29 42 180 4.80/2.40 14.5 25
    HQ200 2000 1680 24/29 42 200 4.90/2.70 14.5 53
    HQ300 3000 2520 24/29 42 200 4.90/2.70 14.5 53

                   注:电机的起动电流约为额定电流的2


    表二HQM调节型角行程执行器的型号和规格(单相)

    型号规格 上限输出转矩 额定转矩 行程时间
    60/50H
    阀门上限轴径 电机功率
    (F级)
    电流 手轮
    转数
    重量
    单相
    110V/220V
    N. m N. m S mm W A n kg
    HQM10 100 55 14/17 22 25 1.30/0.58 8.5 11
    HQM20 200 105 17/20 22 45 1.70/0.95 10 13
    HQM30 300 165 17/20 22 45 1.70/0.95 10 13
    HQM40 400 215 20/25 32 60 2.80/1.30 12.5 18
    HQM50 500 270 20/25 32 90 3.60/1.50 12.5 19
    HQM60 600 325 24/29
