    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:454

    品牌:上海沃电
    驱动能源: 液动执行器
    型号: FDQ系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

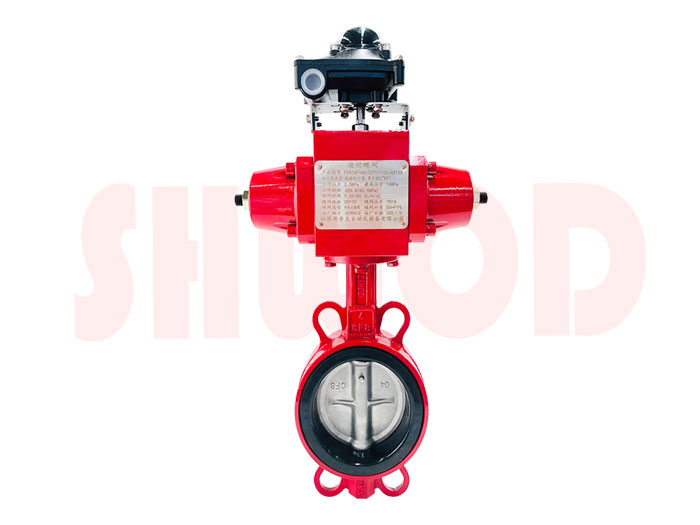

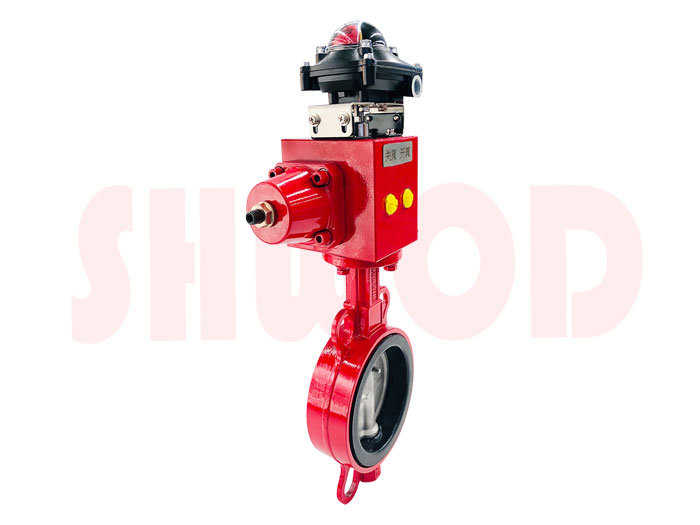

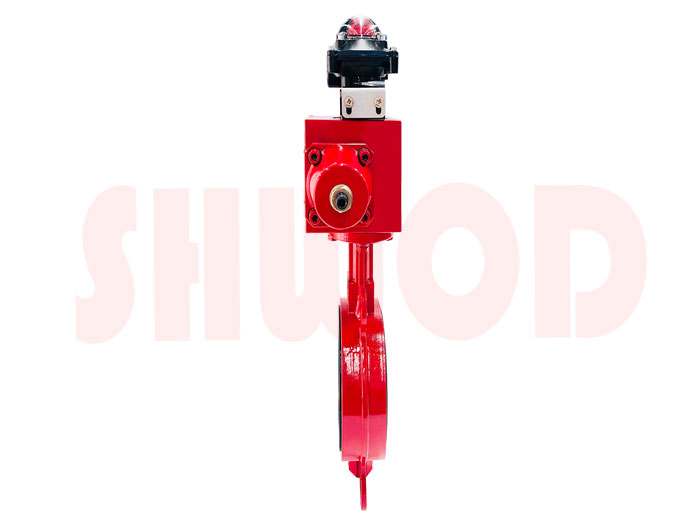

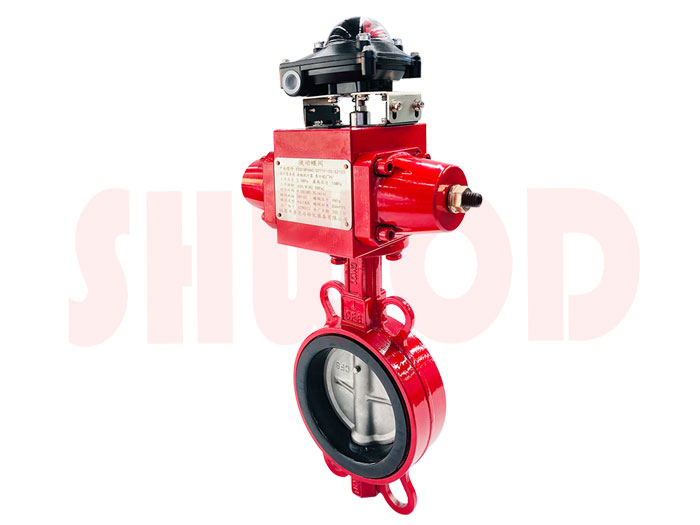

    液动对夹蝶阀产品详情

    【产品概述】


    液动对夹软密封蝶阀采用一体化结构,与FDQ液动执行器相配合,通过压力油控制阀门启闭。具有启闭扭矩大,抗干扰能力强,体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。该液动蝶阀广泛应用于环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的自动化控制系统中。

    【产品参数】

    蝶阀主要零部件 材质 使用规格 主要零部件 材质 使用规格
    阀体 球墨铸铁
    50mm
    ~ 600mm
    阀杆 不锈钢
    50mm
    ~ 600mm
    灰铸铁
    铸钢 45#碳钢
    不锈钢
    阀板 不锈钢CF8
    50mm
    ~ 600mm
    阀座 EPDM
    50mm
    ~ 600mm
    不锈钢CF8M NBR
    球墨铸铁镀镍磷 PTEE
    球墨铸铁覆尼龙 Viton
    铝青铜 SEP

    【外形尺寸】

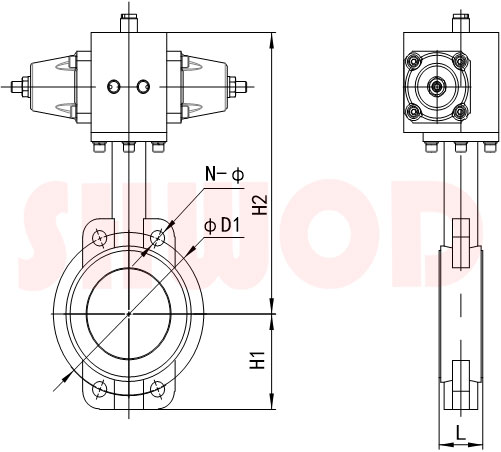

    液动对夹蝶阀外形尺寸图

    规格 配置 ΦD1 H2 H1 L N-Φ
    mm in 1.0MPa 1.6MPa 1.0MPa 1.6MPa
    DN50 2” FDQ-40 125 272 70 180 4-Φ18
    DN65 2 1/2” 145 285 78 112 4-Φ18
    DN80 3” 160 291 87 114 4-Φ18
    DN100 4” 180 310 105 127 8-Φ18
    DN125 5” 210 323 120 140 8-Φ18
    DN150 6” 240 335 134 140 8-Φ23
    DN200 8” FDQ-50 295 375 163 152 8-Φ23 12-Φ23
    DN250 10” 350 355 407 202 165 12-Φ23 12-Φ25
    DN300 12” FDQ-63 400 410 489 230 178 12-Φ23 12-Φ25
    DN350 14” 460 470 571 245 190 16-Φ23 16-Φ25
    DN400 16” FDQ-80 515 525 600 305 216 16-Φ25 16-Φ30
    DN450 18” 565 585 610 345 222 20-Φ25 20-Φ30
    DN500 20” 620 650 680 375 229 20-Φ28 20-Φ34
    DN600 24” FDQ-100 725 770 785 467 154 20-Φ31 20-Φ37
    DN700 28” 840 830 510 169 24-Φ31 24-Φ37
    DN800 32” 950 958 576 195 24-Φ34 24-Φ41

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的液动对夹蝶阀产品,欢迎前来咨询报价。

    【生产环境】
    液动对夹蝶阀生产环境

    【企业资质】

    液动对夹蝶阀企业资质
