液动执行器

来源:上海沃电自动化仪表有限公司   作者:电液动执行器阀门厂家   点击量:

品牌:上海沃电
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
液动执行器产品详情

【产品概述】

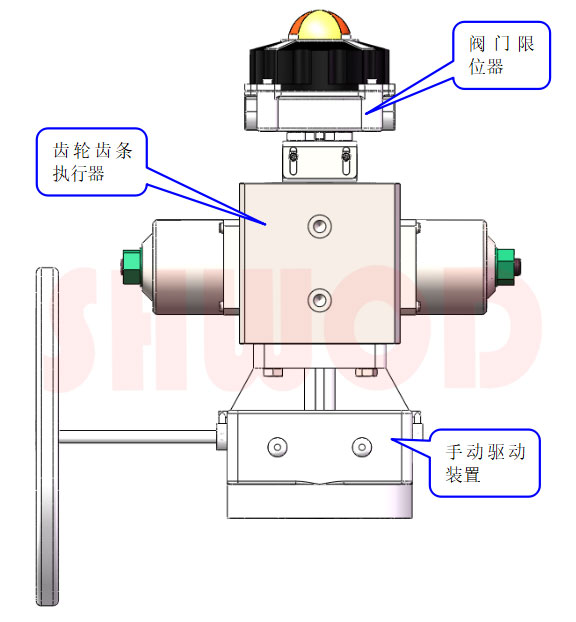

       FDQ系列液动执行器为90度角行程类型,双作用油缸齿条推动齿轮摆动。FDQ系列液动执行器由手动驱动装置,液动执行器,阀门限位器组成。

FDQ系列液动执行器
图1 FDQ系列液动执行器

表1 FDQ液动执行器参数表
型号 FDQ63-1000NM
1 产品类型 液动执行器
2 上限扭矩 1250 N.M(@13.5MPa)
3 行程角度 0~90°
4 活塞直径 63mm
5 活塞行程 47.1 mm
6 工作腔容积 147ml
7 输出信号类型 阀门全开全关指示,无源干接点,3A,2路SPDT微动开关;4-20mA信号反馈
8 电气接口 2个3/4”NPTF
9 限位开关防爆等级 Ex(ia)ⅡCT4
10 限位防护等级 IP67
11 手动装置 带机械手动装置


【安装使用】

       开阀时,压力油通过上侧的油口,进入齿轮齿条执行器的左侧,推动齿条活塞向右侧移动,带动齿轮做逆时针旋转(从顶部看),阀门打开;

       关阀时,压力油通过下侧的油口,进入齿轮齿条执行器的右侧,推动齿条活塞向左移动,带动齿轮座顺时针旋转(从顶部看),阀门关闭。

【阀门限位器】

       阀门限位器反馈杆和执行器齿轮实现同轴连接,反馈杆上带有齿轮,齿轮带动电位器(可变电阻),然后模块根据电阻阻值变化来转成可变电流输出(模块采用二线制4-20mA),默认带2组SPDT单刀双掷机械式微动开关,默认位置90度方向,可调,为开关型信号反馈。

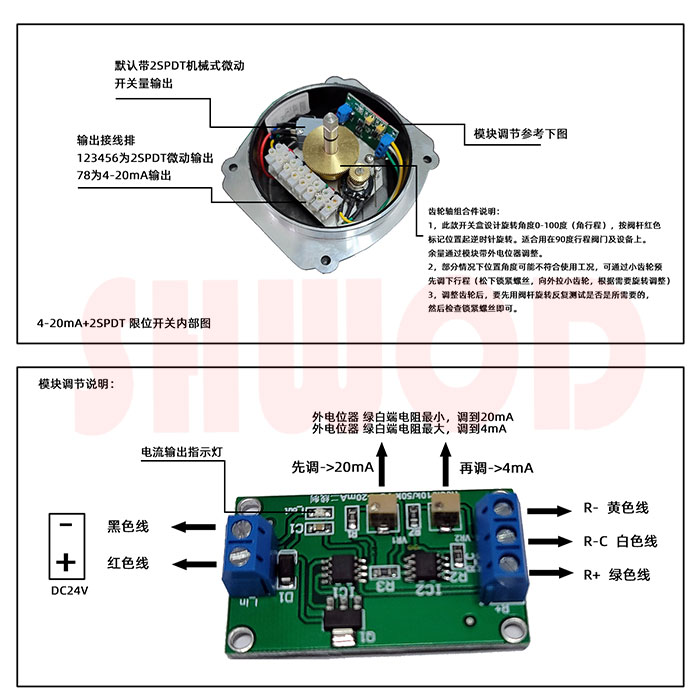

       调节说明如下:
调节说明


【常见故障及排除】

序号 故障现象 可能故障原因 排除方法
1 执行器不能动作 检查开阀油口和关阀油口是否连接错误 按照说明书正确的方法进行连接
2 反馈信号不正确 阀门限位器内部信号调节异常 按照限位器的信号调节说明,重新设定阀门的开位和关位

       【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电液执行器、电动执行器、液动执行器、电动阀门、液动阀门、气动阀门,我们秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的液动执行器产品,欢迎前来咨询报价。


【生产环境】
液动执行器生产环境

【企业资质】

液动执行器企业资质
