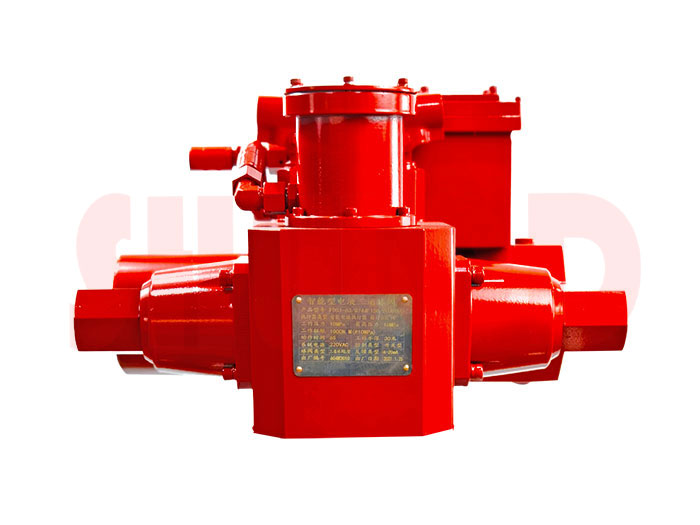

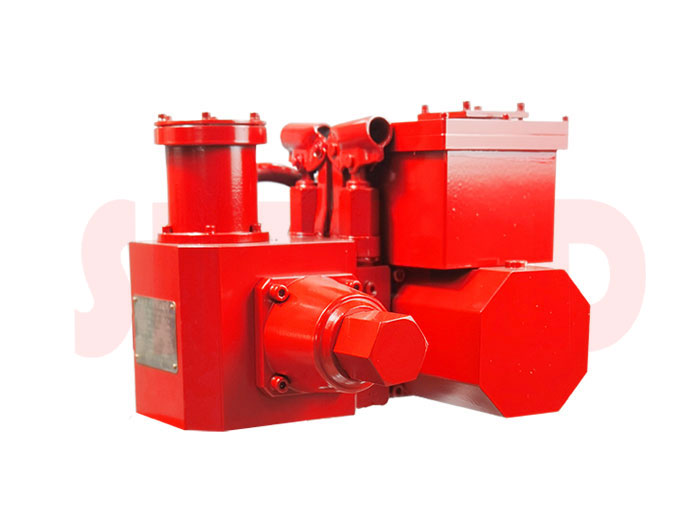

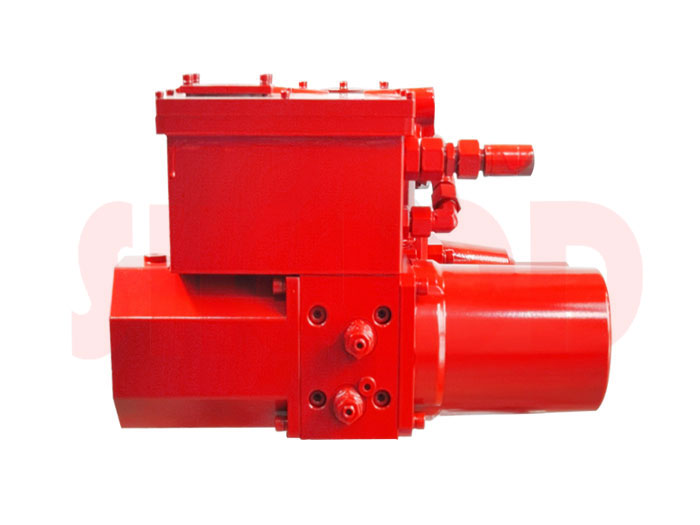

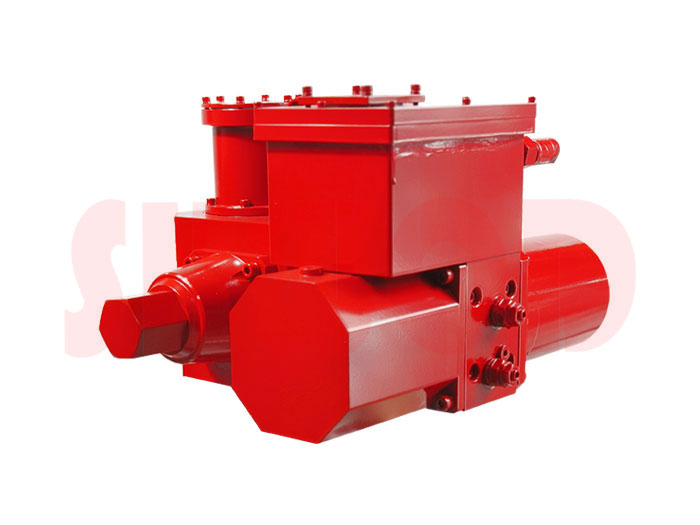

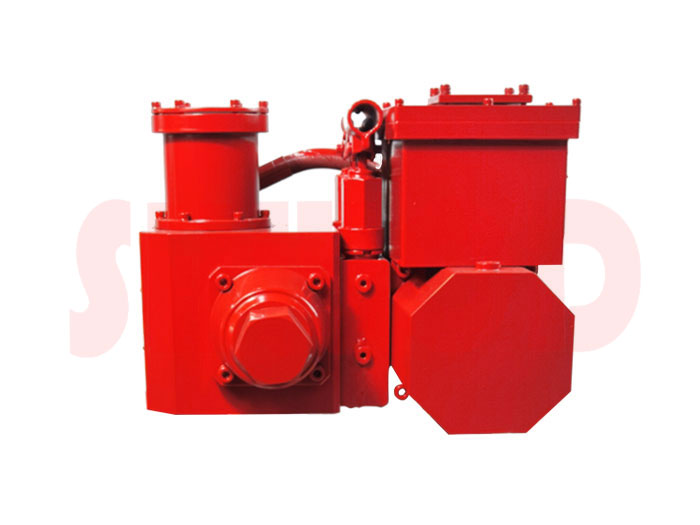

    深海电液执行器产品详情

    【产品概述】

           深海电液执行器具有行程大、推力或力矩大、智能化程度高、响应时间快、灵敏度高、机构紧凑、防火等特点。带智能模块,能实现自动回转功能,自带超负荷安全保护,可在现场/远程进行阀门开、关操作,可选择调节型以及开关型控制模式,现场带电液阀门开度显示以及全开全关位置指示,故障报警指示等功能。本系列执行机构为90度角行程类型,双作用齿条油缸推动齿轮摆动。

           智能型深海电液执行器由支架,双作用齿轮齿条执行机构、液压动力源和电气控制系统组成。 其中液压动力源包含电机泵组以及手动泵。

    表1 DN900蝶阀深海电液执行器参数表
    型号 FDM62014-500 5000NM
    1 产品类型 智能型角行程深海电液执行器
    2 工作扭矩 100-8000 N.M(@8.5MPa)
    3 上限扭矩 8000 N.M(@14MPa)
    4 行程角度 0~90°
    5 启闭时间 约22S
    6 防护等级 IP67
    7 动作类型 调节型
    8 电机电制及功率 380VAC,50Hz ,750W
    9 电机转速 2800 r/rev
    10 油泵排量 0.88cc/rev
    11 油泵额定压力 8.5MPa
    12 油泵上限压力 16MPa
    13 油缸直径及工作行程 缸径100 mm,行程123mm
    14 工作容腔 966 ml
    15 输入信号类型 4 mA ~20mA,对应0-100%开度
    16 输出信号类型 4 mA ~20mA,对应0-100%开度
    17 就地电气接口 2个M25×1.5格兰头
    18 带手动操作 10cc/按,21MPa,启/闭满行程按压31次



           ●电机:三相交流电机,带温度过热保护,750W,2800rpm;

           ●油路块:采用航空铝合金6061材质加工,黑色硬质阳极氧化表面处理,表面硬度高且耐腐蚀;

           ●油泵:双向齿轮泵,排量0.8cc/rev,上限压力16MPa,上限转速4000rpm,集成双向的补油单向阀;


    双向齿轮泵液压原理图
    图1 双向齿轮泵液压原理图


           ●溢流阀:调定系统压力,出厂时已设定,具体根据现场阀门情况调整,可避免开启/关闭力过大损坏阀门;


    开阀/关阀压力调节溢流阀
    图2 开阀/关阀压力调节溢流阀

           调节时,先松开锁紧螺母,用5mm内六角扳手转动调节杆,顺时针旋入,压力升高,每转压力升高约3MPa;逆时针旋出,压力降低,每转压力降低约3MPa;

           注:执行机构已调定为行程限制模式,到开启/关闭上限行程后电机停止转动,正常情况下溢流阀不会开启溢流;若发现阀门开启/关闭时(未到达极限位置),在中间位置无法正常开启/关闭,则按照上面说明调高溢流阀压力,阀门即可实现开启/关闭;

           手动泵及手动阀:手动泵10cc/行程,紧急情况下,可以通过手动泵,来推动执行机构动作。通过旋转手动阀,切换油路方向,实现阀门手动开启/关闭。

    【双作用齿轮齿条执行机构】

    双作用齿轮齿条执行器
    图3 双作用齿轮齿条执行机构


           齿轮齿条执行机构缸筒两侧设置有机械限位调节杆,用于防止误动作导致执行机构开启/关闭阀门超越位置,防止阀门卡死。其中,面对执行机构时,右侧为关阀门限位调节螺钉,左侧为开阀门限位调节螺钉;

           注:左右两侧机械限位调节螺钉,在出厂时已调定好,不建议用户调节(调节不当可能会引起漏油风险);若发现开阀和关阀不到位调节时,先用内六角扳手固定调节杆,用扳手拧松密封螺母,然后旋转调节杆。旋转完成后,保持调节杆位置不变,拧紧密封螺母。


    【电气控制系统】

           一、就地电气控制系统

           就地电控系统,具有非侵入免开盖操作,死区自适应不振荡,故障自诊断及保护功能,现场操作点动和保持自适应,远控信号和阀位信号实时查询等功能,集成有伺服控制单元、液晶显示单元、旋钮操作等单元,操作简单,保护功能完善,界面可读性强。

           二、接线图

    就地接线盒
    图4 就地接线盒

    表2 接线端子定义表

    接线端子代号 接线方法 备注
    L1,L2,L3 三相380V AC 不分相序,内部自动校正
    2 常闭触点,异常报警时断开
    系统报警信号:
    ●油位过低;
    ●电机过热;
    报警时显示屏显示FE
    3 报警公共端
    27,28 4-20mA比例控制信号
    13,14 4-20mA比例反馈信号

    注:使用时需要接地!可以通过接线盒盖上的固定螺钉进行接地。

           三、电气操作

    就地电气控制盒
    图5 就地电气控制盒
