液动执行器

来源:上海沃电自动化仪表有限公司   作者:电液动执行器阀门厂家   点击量:

品牌:上海沃电
驱动能源: 液动执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
液动执行器产品详情

【产品概述】

       液动执行器采用齿轮齿条机构,可选单作用和双作用,具有启闭扭矩大,结构简单可靠,体积小巧,运动平稳,输出扭矩呈线性等特点。可选择搭配离合式手动机构,或者阀门限位开关,可作为液动球阀液动蝶阀等角行程动作阀门的执行机构。

【产品参数】

型号规格 公称扭矩
(N.M)
搭配蝶阀规格
(软密封PN16)
搭配软密封球阀规格 工作腔体积
(ml)
参考重量
(kg)
PN16 PN25
FDQ-40 300 DN25~DN150 DN25~DN150 DN25~DN125 36 11.8
FDQ-50 500 DN200,DN250 DN200 DN150,DN200 74 20.5
FDQ-63 1000 DN300,DN350 DN250,DN300 DN250 150 34.6
FDQ-80 3000 DN400~DN500 DN350, N400 DN300,N350 471 75.4
FDQ-100 6000 DN600~DN800 DN450~DN500 DN400~DN450 954 139.6
FDQ-125 11000 DN900 DN600,DN700 DN500,DN600 1718 192.3
FDQ-140 16000 DN100 DN800 DN700 2540 283.5

            注:公称扭矩为10MPa-13MPa压力时数据;其它规格详询本公司。


【性能特点】

       ● 缸筒两侧设置有行程调节螺钉,支持双向行程调节,调节范围±3°;

       ● 执行器底部连接符合ISO5211标准,具备通用性和互换性;

       ● 执行器顶部限位开关安装位置支持阀位指示器,以及限位开关的安装,符合30-80/130-H20/30行业标准。

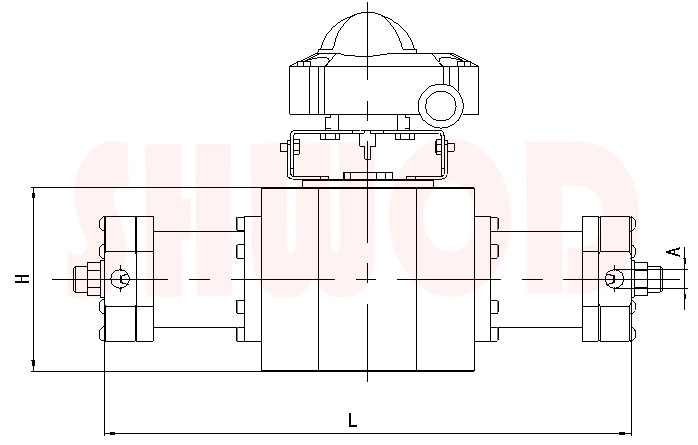

【外形尺寸】
液动执行器外形尺寸

型号规格 L H 油口A 阀门接口 限位器接口
FDQ-40 259 110 G1/4 F05/F07 30-80-H20
FDQ-50 305 124 F07/F10
FDQ-63 332 152 F10/F12
FDQ-80 460 185 F12/F14 30-130-H30
FDQ-100 595 220 F14/F16
FDQ-125 643 304 G3/8 F16/F25
FDQ-140 700 310 F25/F30

       【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电液执行器、电动执行器、液动执行器、电动阀门、液动阀门、气动阀门,我们秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的液动执行器产品,欢迎前来咨询报价。


【生产环境】
液动执行器生产环境

【企业资质】

液动执行器企业资质
