    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:297

    品牌:上海沃电
    驱动能源: 气动执行器
    型号: V1FS/V2FS
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

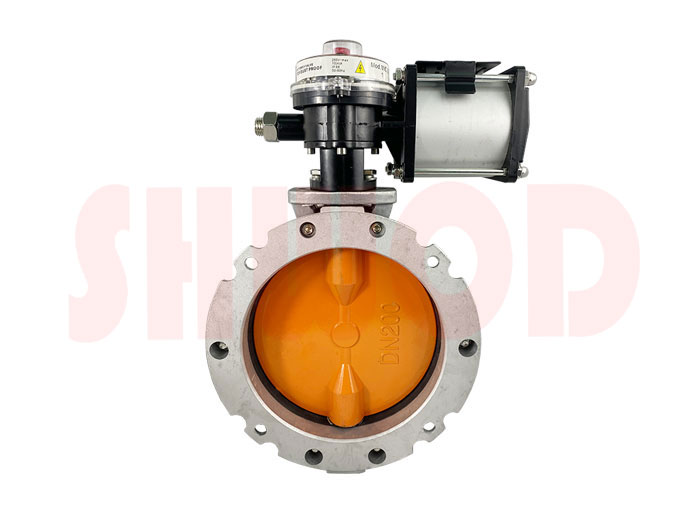

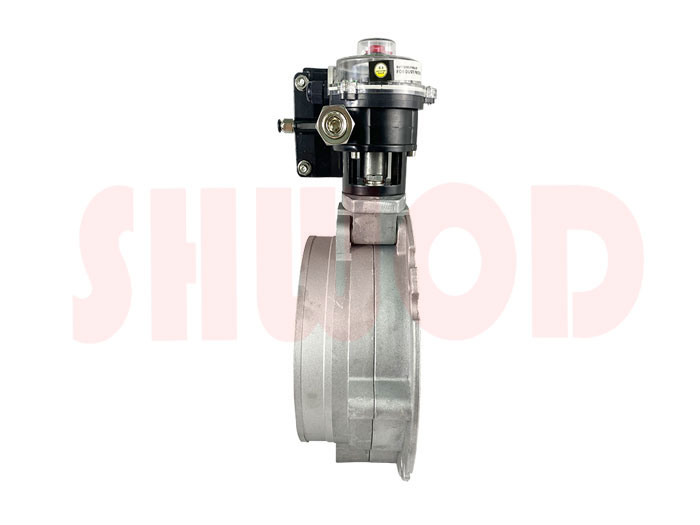

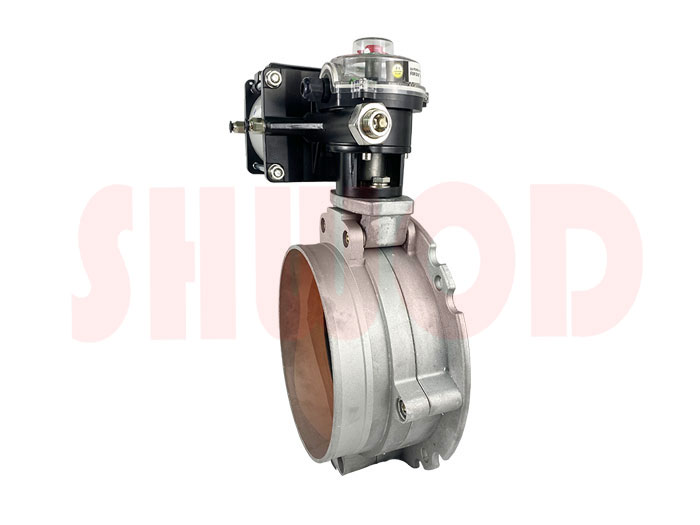

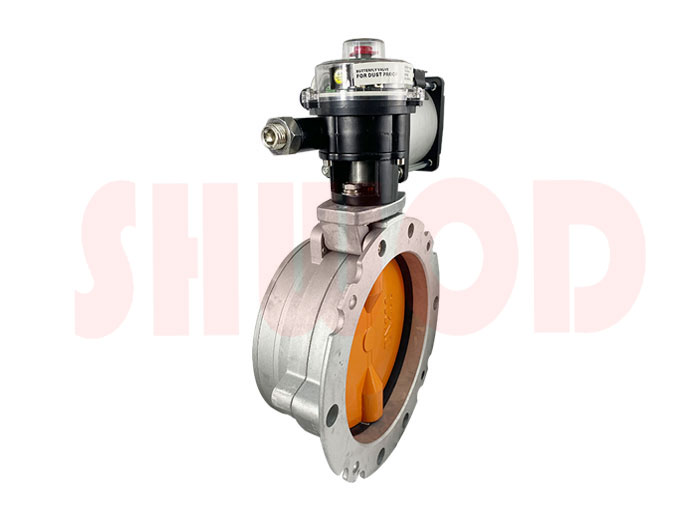

    单法兰气动粉尘蝶阀产品详情

    【产品概述】

           单法兰气动粉尘蝶阀专用水泥、粉尘、粉末等物料介质的场合,主要由阀体、密封座、阀板和气动执行器组成,阀体橡胶密封圈形成的软性密封,使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,单法兰气动粉尘蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。

    【技术参数】

    型号 Model V2FS100 V2FS150 V2FS200 V2FS250 V2FS300 V2FS350 V2FS400 V2FS500 V2FS600
    V1FS100 V1FS150 V1FS200 V1FS250 V1FS300 V1FS350 V1FS400 V1FS500 V1FS600
    工作压力
    working pressure
    0.4-0.7Mpa MAX1.0Mpa
    驱动方式 Drive mode 气动、电动、手动、涡轮传动等
    Pneumatic,electric,manual,wrom gear drive
    适用温度 Temperature -20℃~+80℃ 其他温度均有现货
    ALL other temperatures are in stock.
    适用介质 Medium 水泥物料等粉体介质
    Cement,material powder medium
    阀体 Body 压铸铝合金
    die-casting aluminium
    蝶板 Butterfly 铝合金、聚氨酯高分子复合、球墨铸铁、不锈钢
    alumnium alloy,polyurethane polymer composite,ductile iron,stainless steel
    阀杆 Stem 2Cr13,45#,不锈钢 stainless steel
    阀座 Seat 耐磨橡胶 abrasive rubber
    执行标准 Implementation standards 设计规范 结构长度 法兰尺寸 检验试验 气动装置
    Design specification Structure length Flange size Inspection test Pneumation device
    ITALY ITALY ITALY GB/T13927 JB/T8864


    【性能特点】

           单法兰气动粉尘蝶阀阀板中间为平板结构,阀杆设置在阀板的上下两侧并与阀板一体连接,密封座套接在阀板上,阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉尘蝶阀由粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成,半阀体为铝合金材料,旋转阀板采用高分子材料制作,专用于粉状及颗粒状物料处理。

    【外形尺寸】

    单法兰气动粉尘蝶阀外形尺寸

    BV2F 气动单法兰蝶阀 Double flanged butterfly valve
    MODLE ΦA ΦB ΦC E F V T ΦH G ΦZ ΦU ΦN
    BV2F100 95 180 220 250 77 50 80 22 35 M10 M12 4-14
    BV2F150 150 200 228 290 77 50 80 22 35 M10 M12 4-14
    BV2F200 200 250 278 340 77 50 80 22 35 M10 M12 4-14
    BV2F250 250 300 328 390 77 50 80 22 35 M10 M12 8-14
    BV2F300 300 350 378 440 77 50 80 22 35 M10 M12 8-14
    BV2F350 350 400 440 530 85 50 80 28 35 M10 M12 8-14
    BV2F400 400 470 530 580 85 50 80 28 35 M10 M12 8-14
    BV2F500 500 570 605 655 104 100 125 27*27 25 M10 M12 12-16
    BV2F600 600 670 705 755 104 100 125 27*27 25 M10 M12 12-16

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的单法兰气动粉尘蝶阀产品,欢迎前来咨询报价。

    【生产环境】
    单法兰气动粉尘蝶阀生产环境

    【企业资质】

    单法兰气动粉尘蝶阀企业资质
