  • 电液执行器
  • 气动三通球阀

    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:221

    品牌:上海沃电
    驱动能源: 气动执行器
    型号: Q系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

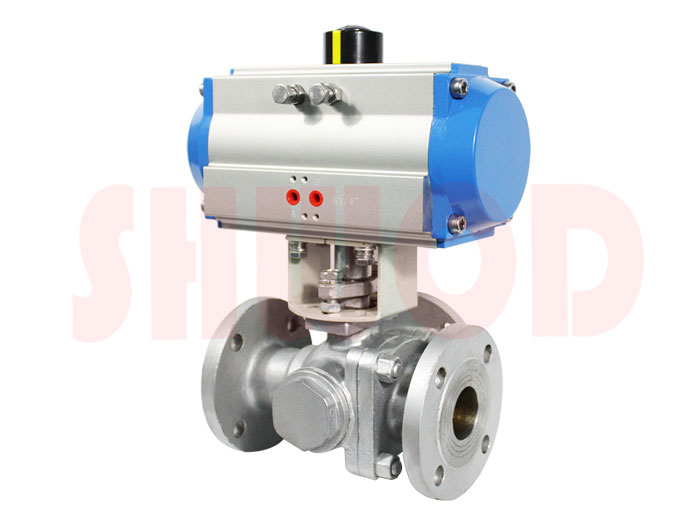

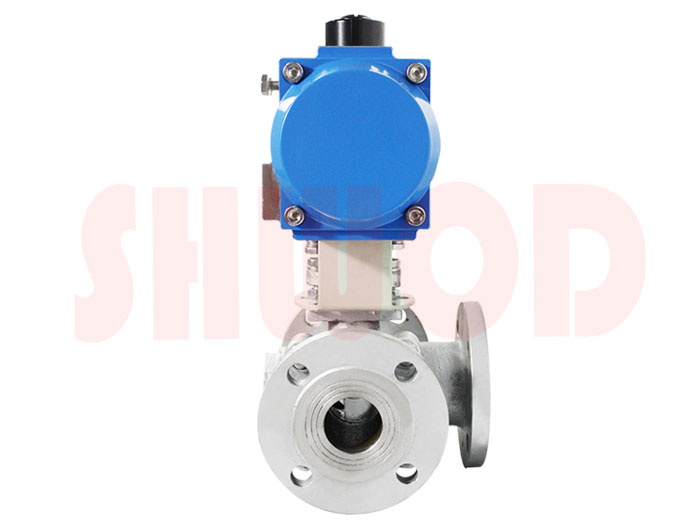

    气动三通球阀产品详情

    【产品概述】

           气动三通球阀是用于管道中介质换向、合流及分流的作用,主要由T型或L型三通球阀与气动执行器连接组成,按连接方式不同可分为法兰及内螺纹。气动三通球阀是对两条相互垂直的通道进行介质流向的切换或截断,起到分配作用,而T型球阀不仅可对介质流向进行切换,还可以使三个通道互相连通或关闭其中任意一条通道,起到分流、合流作用。可根据工况需要,在气动三通球阀执行器上加装阀门定位器及其它相关配件,即可控制气动球阀球芯的运转,达到对管路中介质的自动化控制。

    【性能特点】

           1、可选用不同连接形式,分为气动法兰三通球阀和气动螺纹三通球阀,满足不同使用工况。
           2、密封效果极佳,采用软密封四氟乙烯弹性变形可达到无泄漏密封。
           3、一阀多用:可制成L型通口,也可制成T型通口,达到分配、合流、分流等功能。
           4、气动三通球阀安装方便,可用任一通口作为介质的流通入口,并且无泄漏。
           5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

    【外形尺寸】

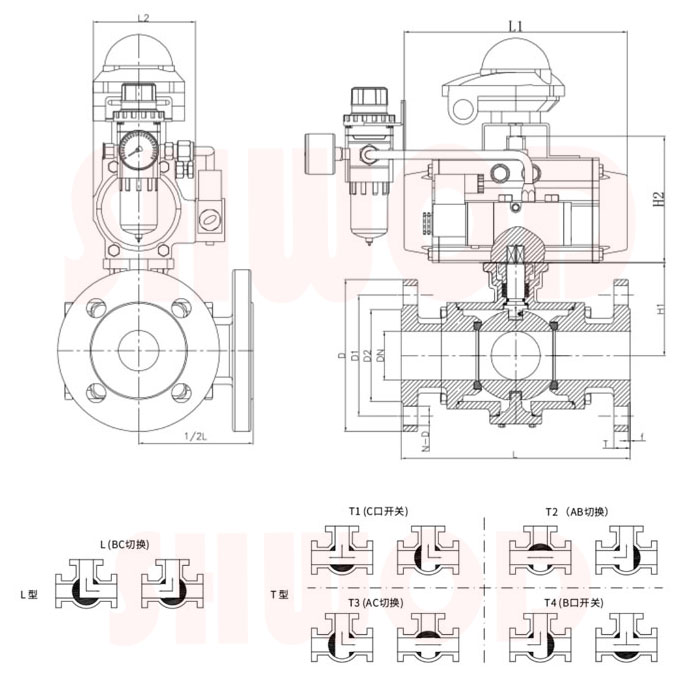

    气动三通球阀外形尺寸

    公称通径(DN) 外形尺寸 连接尺寸
    L L1 L2 H1 H2 D D1 D2 T f N-D
    15 155 172/185 85/95 65 90/100 95 65 45 16 2 4-14
    20 165 185/215 95/105 165 100/110 105 75 58 18 2 4-14
    25 181 185/215 95/105 68 100/110 115 85 68 18 2 4-14
    32 190 215/265 105/110 79 110/120 140 100 78 18 2 4-18
    40 212 265/270 110/125 85 120/142 150 110 88 18 2 4-18
    50 232 270/310 125/142 93 142/158 165 125 102 18 2 4-18
    65 290 310/400 142/160 121 158/178 185 145 122 18 2 8-18
    80 310 310/400 142/160 153 158/178 200 160 138 20 2 8-18
    100 350 400/465 160/178 171 178/200 220 180 158 20 2 8-18

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的气动三通球阀产品,欢迎前来咨询报价。

    【生产环境】
    气动三通球阀生产环境

    【企业资质】

    气动三通球阀企业资质
