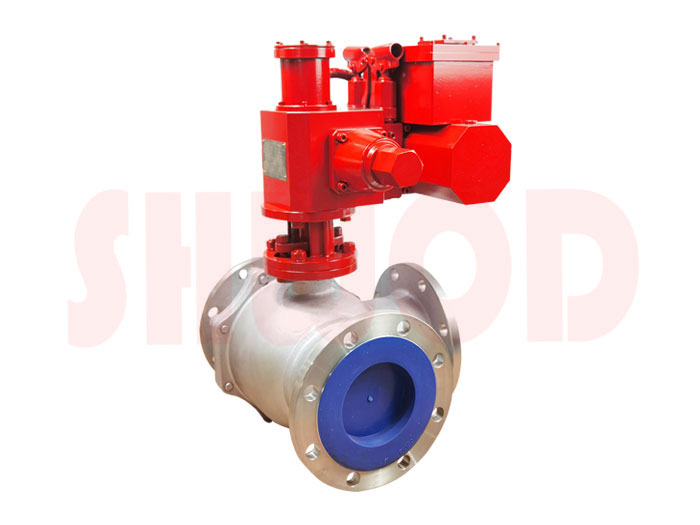

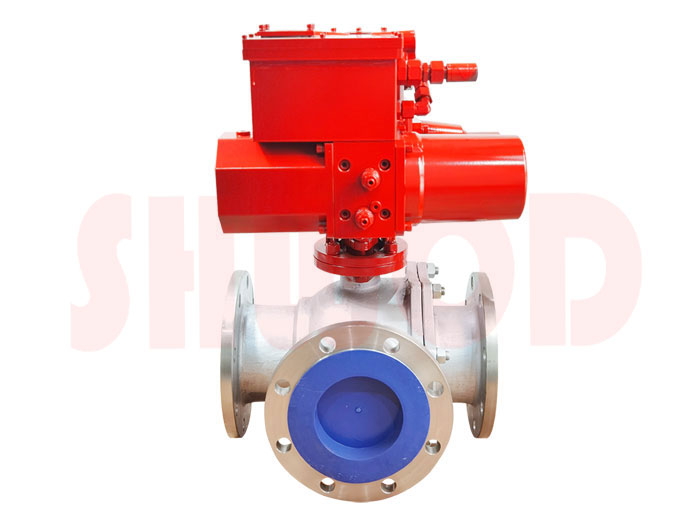

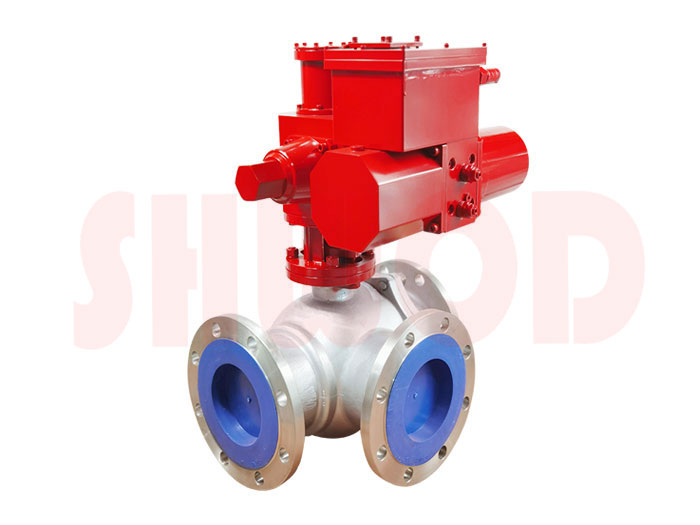

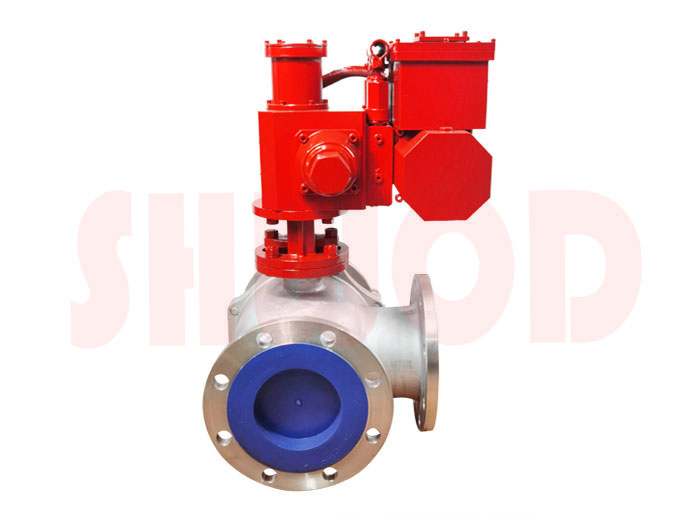

深海电液三通球阀

来源:上海沃电自动化仪表有限公司   作者:电液动执行器阀门厂家   点击量:

品牌:上海沃电
驱动能源: 电液执行器
型号: FDQ系列
标准: 国标
压力环境: 常压
加工定制: 是
产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
联系客服 13917586261
深海电液三通球阀产品详情

【产品概述】

       深海电液三通球阀采用三通球阀+智能型角行程电液执行器置于水下管道上,设备电机、液压泵、集成阀组等元件,仅通过电缆即可对阀门开度进行控制。阀门材质采用316L不锈钢,深海电液执行器外壳为316L不锈钢,齿轮齿条为双相不锈钢2507,电控箱及液压泵站外壳为铝合金硬质阳极氧化+油漆处理,常用于深海中。

智能型电液动三通球阀结构示意图

智能型电液动三通球阀结构示意图

【技术方案】

       1、集成一体化设计,自带电液动力源、执行器和电控箱,体积小无需外接液压管路,通过电缆可控制阀门开度;
       2、模块化设计,可以灵活组合不同功能和规格,满足负载和实际工况的要求;
       3、灵活的安装方式,即可整体安装,也可分体式安装,适应复杂的现场情况;
       4、采用双向泵做动力源,系统回路简单,可靠性高,功耗小,维护成本低;
       5、液压动力传输,输出力矩大,传递效率高,可过力矩保护;
       6、就地控制和远程控制;
       7、多种电制和电源可选,宽环境温度适应范围;
       8、全开、全关和阀位状态反馈功能;
       9、停止运行时锁定原位,失电时锁定原位。

各部分组成示意图
各部分组成示意图

【使用工况】

       1、浸没于海水中,水下可达30米;
       2、三通球阀,DN150通径,压力1.6MPa;
       3、数量8台,智能型,可4-20mA信号控制阀门开度。

【外形尺寸】

深海电液三通球阀

深海电液三通球阀外形尺寸
注:本尺寸为参考外形尺寸,后续本公司会提供正式图纸双方签字确认。

mm in PN16
配置
ΦD1 φD2 φD3 φD4 N φD5 L L1 L2 H1 H2 B1 B2
DN15 1/2” FDQ-40 90 60 35 15 4 19 108 12 290 48 110 75 54
DN20 3/4” 100 70 43 20 117 13 53 59
DN25 1” 110 80 51 25 127 15 64 64
DN32 1 1/4” 115 89 64 32 140 16 72 70
DN40 1 1/2” 125 98 73 40 165 18 77 83
DN50 2” 150 121 92 50 178 20 85 89
DN65 2 1/2” FDQ-50 180 140 105 65 190 23 350 106 115 88 95
DN80 3” 190 152 127 80 203 24 121 102
DN100 4” 230 191 157 100 8 23 229 24 143 115
DN125 5” FDQ-63 255 216 186 125 356 24 439 183 152 105 178
DN150 6” 280 241 216 150 394 26 201 197
DN200 8” 345 298 267 200 457 29 252 229
