  • 电液执行器
  • 液动丝扣球阀

    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   点击量:1153

    品牌:上海沃电
    驱动能源: 液动执行器
    型号: FDQ系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

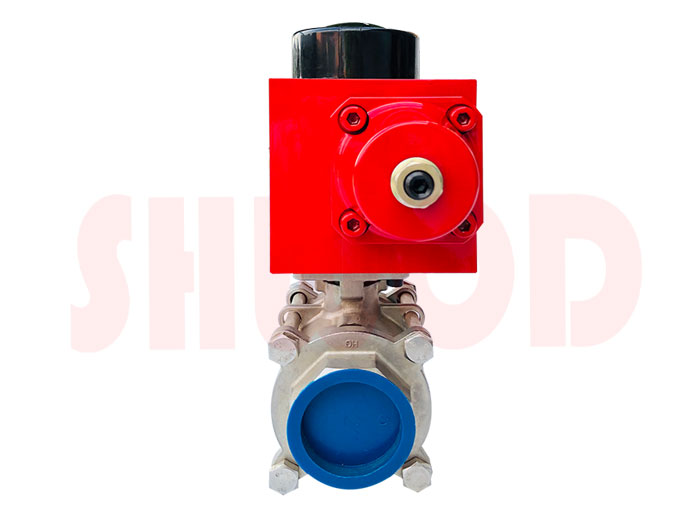

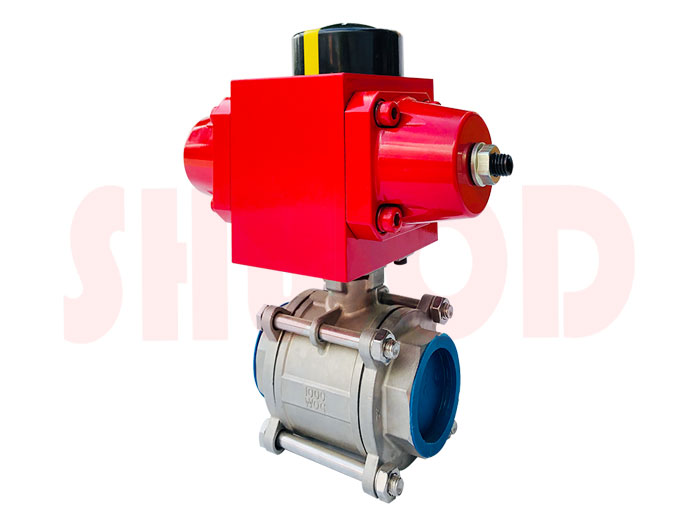

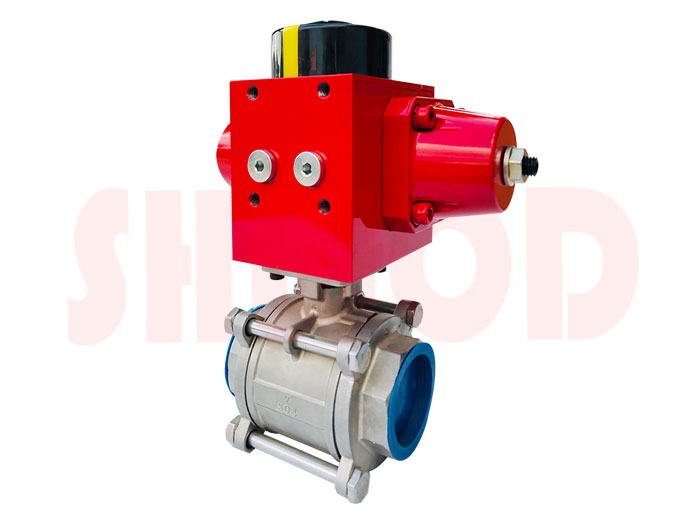

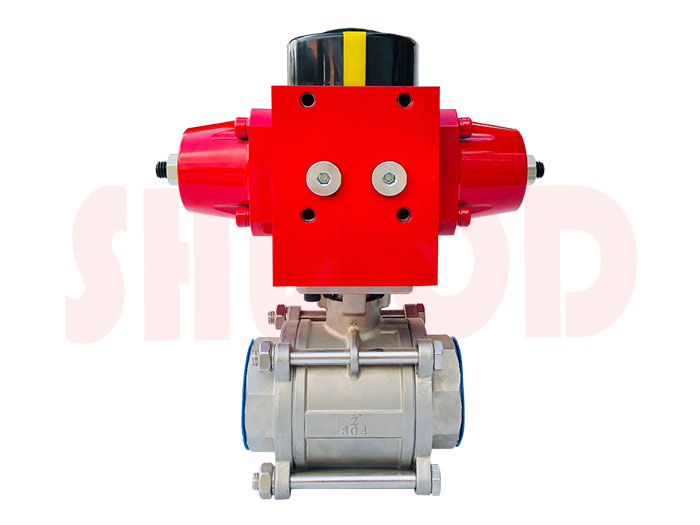

    液动丝扣球阀产品详情

    【产品概述】

           液动丝扣球阀采用一体化结构,与FDQ液动执行器相配合,通过压力油控制阀门启闭。具有启闭扭矩大,抗干扰能力强,体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。目前该阀门广泛应用于食品、环保、轻工、石油、 造纸、化工、教学和科研设备,电力等行业的工业自动化控制系统中。

    【性能特点】

           液动丝扣球阀及对焊连接球阀分为整体式(一体式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观、阀座采用弹性密封结构、密封可靠、启动轻松、阀杆采用有倒密封的下装式结构,阀腔异常升温时,阀杆不会被冲击。二片式、三片式液动球阀连接形式另有对焊(BW)、承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。

    【产品参数】

    公称通径DN(mm) DN50~DN500
    公称压力 PN1.6/2.5/6.4MPa
    连接方式 内螺纹连接 对焊连接
    零件名称 阀体、阀盖 WCB CF8(304) CF8(316) WCB CF8(304) CF8(316)
    球体、阀杆 2Cr13 304 316 2Cr13 304 316
    密封圈、填料 增强聚四氟乙烯、对位聚苯
    适用工况 适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 硝酸等腐蚀性介质 水、蒸汽、油品等 硝酸等腐蚀性介质 硝酸等腐蚀性介质
    适用温度 -29℃~18℃(增强聚四氟乙烯)、-29℃~300℃(对位聚苯)

    【外形尺寸】

    液动丝扣球阀外形尺寸图

    规格 液动执行器配置 阀门工作压力 H2 L
    mm in
    DN20  3/4” FDQ-40 1.6MPa-10MPa 184 85
    DN25 1” 193 90
    DN32 1 1/4” 198 112
    DN40 1 1/2” 206 120
    DN50 2” 234 145
    DN65 2 1/2” 1.6MPa-6.4MPa 256 170
    DN80 3” 304 200
    DN65 2 1/2” FDQ-50 10MPa 256 170
    DN80 3” 304 200


           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的液动丝扣球阀产品,欢迎前来咨询报价。

    【生产环境】
    液动丝扣球阀生产环境

    【企业资质】

    液动丝扣球阀企业资质
