  • 电液执行器
  • 液动三通球阀

    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   点击量:1313

    品牌:上海沃电
    驱动能源: 液动执行器
    型号: FDQ系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261
    液动三通球阀产品详情

    【产品概述】

           液动法兰三通球阀是一种转角90°旋转类三通球阀,可选择L性流道和T型流道,密封性能优良,流通能力大,流阻系数小,结构简单,维修方便,使用寿命长。配用FDQ液动执行器,外形尺寸小,输出扭矩大,产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制水含有纤维杂质的介质,广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

    【性能特点】

           1、流体阻力小,球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小;
           2、止推轴轴承减少阀杆摩擦力矩,可使阀杆长期操作平衡灵活;
           3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的密封能力随着介质压力的增大而增大;
           4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随介质的压力增设而增大;
           5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,球阀的使用寿命更长;
           6、通流方式多样:可选择L型通流或者T型通流。

    【产品参数】

    公称通径DN(mm) DN15~ DN200
    公称压力 PN1.0/1.6/MPa
    适用介质 水、石油、硝酸类、醋酸类、粘性液体、浆料、强氧化性介质等
    适用温度 -40C~+8℃(PTEE/PPL密封) -40℃~+350℃(金属密封)
    泄漏量 符合ANSI B16 104标准
    球体转角 90°
    阀体材质 WCB、304、316
    阀座材料 聚四氟乙烯(常温),特制PPL(高温),金属密封(高温)
    通流方式 L型,T型

    【外形尺寸】

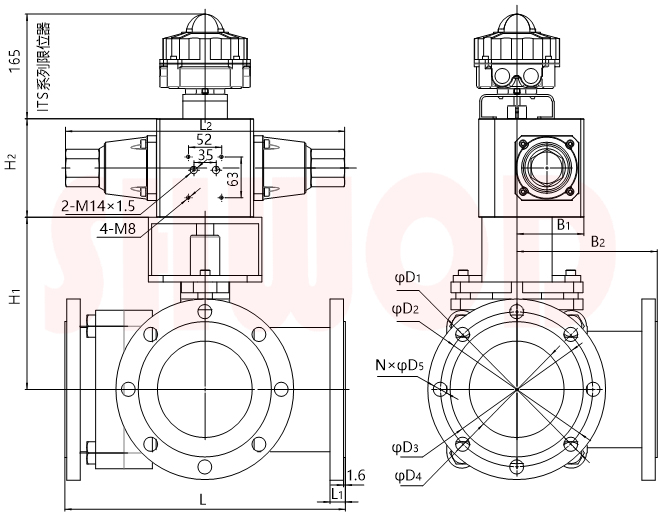

    液动三通球阀外形尺寸图

    mm in PN16
    配置
    ΦD1 φD2 φD3 φD4 N φD5 L L1 L2 H1 H2 B1 B2
    DN15 1/2” FDQ-40 90 60 35 15 4 19 108 12 290 48 110 75 54
    DN20 3/4” 100 70 43 20 117 13 53 59
    DN25 1” 110 80 51 25 127 15 64 64
    DN32 1 1/4” 115 89 64 32 140 16 72 70
    DN40 1 1/2” 125 98 73 40 165 18 77 83
    DN50 2” 150 121 92 50 178 20 85 89
    DN65 2 1/2” FDQ-50 180 140 105 65 190 23 350 106 115 88 95
    DN80 3” 190 152 127 80 203 24 121 102
    DN100 4” 230 191 157 100 8 23 229 24 143 115
    DN125 5” FDQ-63 255 216 186 125 356 24 439 183 152 105 178
    DN150 6” 280 241 216 150 394 26 201 197
    DN200 8” 345 298 267 200 457 29 252 229

           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的液动三通球阀产品,欢迎前来咨询报价。

    【生产环境】
    液动三通球阀生产环境

    【企业资质】

    液动三通球阀企业资质
