    来源:上海沃电阀门科技有限公司   作者:电动蝶阀球阀执行器厂家   点击量:1390

    品牌:上海沃电
    驱动能源: 电液动执行器
    型号: FDQ系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261

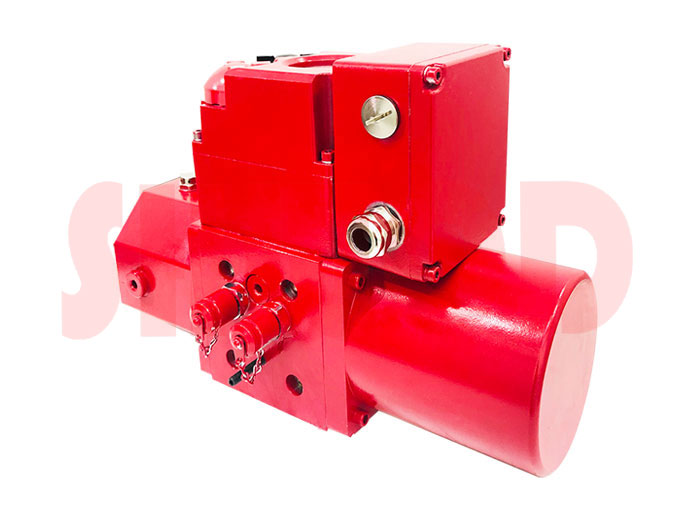

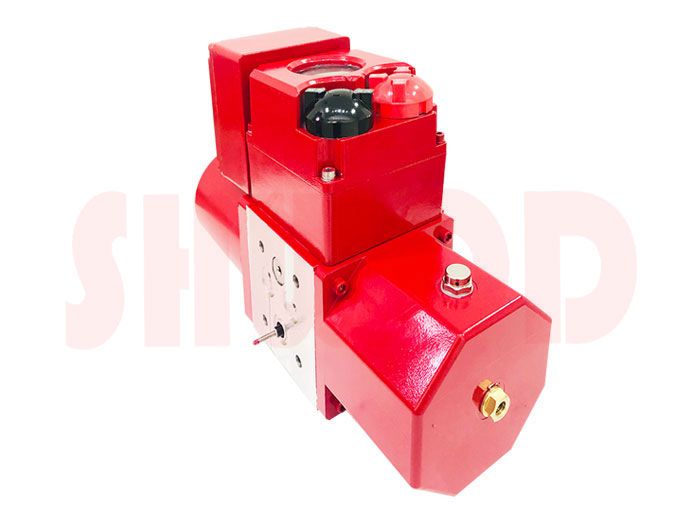

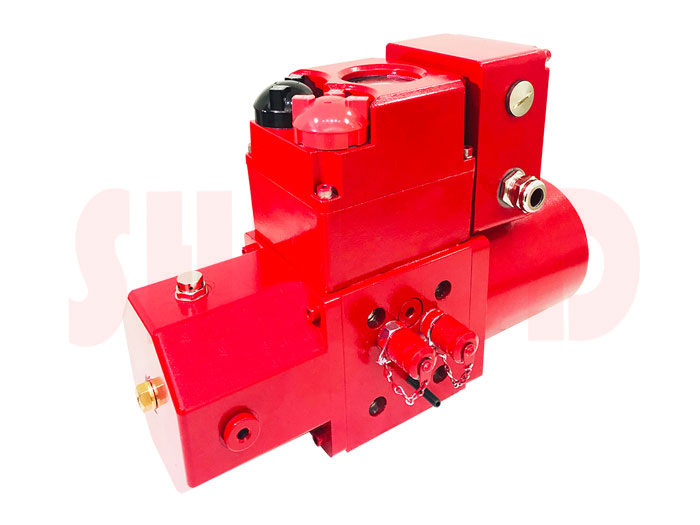

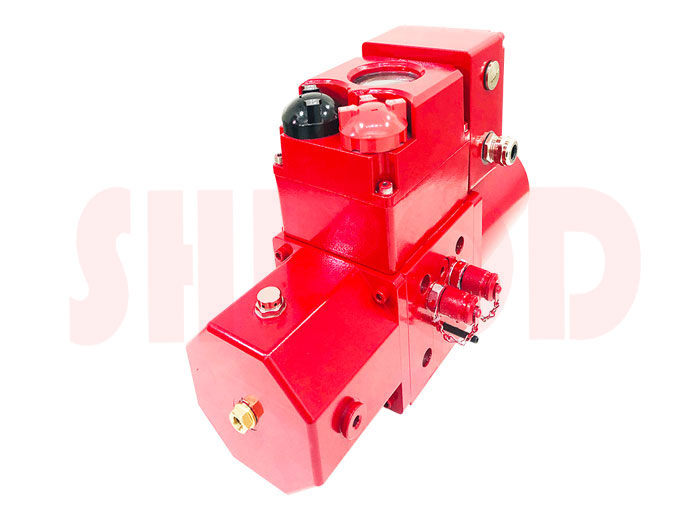

    液压动力单元产品详情

    【产品概述】

           液压动力单元,又叫动力包,是一个具体而微的液压站,常用于电液动执行器中。它是把电能转变为液压能的动力源原件,用于对外提供指定压力,流量,方向的高压液压油。液压动力单元的特点是:体积小,便于携带,易标准化。动力单元由电机,液压泵,阀块,液压阀,液压油箱和其它附件组成。动力单元的功能一般需要有原理图(咨询厂家)来说明,其基本参数包括溢流设定压力,额定流量等。电机参数,泵参数,电器控制参数,外形安装尺寸要求等也会影响到动力单元的设计和制造。

    【性能特点】


           ●通过电机正反转,带动双向齿轮泵旋转,完成两个油路吸油/排油过程;
           ●设置2个溢流阀(位于底部),进行最高压力调定,防止系统扭矩过大;

           ●设置2个测压接头,和执行器油路直接连通,可进行外接油路的压力油和回油;

           ● 阀组设置有液压锁,可对执行器工作腔的压力油进行保压;

           ●免开盖操作,非侵入式设计;
           ●死区自适应,避免振荡;
           ●故障自诊断和保护

           ●现场操作点动和保持自适应

           ●远控信号和阀位信号实时查询

    液压动力单元结构图
    液压动力单元结构图

    【电控系统说明】

               一、旋钮操作说明

            红色旋钮为方式钮,可在现场/停止/远方之间切换;或在设定状态实现菜单的保存(从停位旋到现场)和退出(从停位旋到远方)。黑色旋钮为操作钮,可在现场模式进行打开或关闭操作,或在设定状态进行加减设置。现场旋钮操作时,短时间作用为现场点动模式,当操作钮有效作用时间超过3秒钟后报警区显示“bc”为自动进入现场保持模式,反向旋操作钮或将方式钮旋到停止,即停止动作。

            二、信号查询(显示屏左下角为信号查询区)

            1、远控信号查询
            方式钮旋到远方,在显示屏的左下角显示接收到的远控信号。开关型:OP代表有远方打开;CL代表有远方关闭;bc代表有远方保持(多状态并存时交替显示)。调节型:显示收到控制电流值或电压值。

            2、阀位信号查询
            方式钮旋到现场,显示屏左下角显示阀位信号。阀位传感器为电位器时显示电阻值的百分比(d01~d99);阀位传感器为12位编码器时显示编码值的百分比(b00~b99);阀位传感器为18位编码器时显示编码值的千分比(000~999)

    集成电控系统结构图
    集成电控系统结构图

            三、行程标定

            1、关位标定
            停止位置旋操作钮至关闭约3秒钟,等到闪烁显示字母L时松开操作钮并将方式钮旋到现场,此时L不再闪烁表示进入关位标定状态。可通过操作钮执行电动开或电动关动作,调整到关位后将方式钮旋到停止再旋回现场,此时字母L闪两次,输出反馈电流为4mA同时驱动关位继电器闭合并显示0%表示关位标定完成。若方式钮由停止旋至远方则直接退出行程标定。

            2、开位标定
            停止位置旋操作钮至打开约3秒钟,等到闪烁显示字母H时松开操作钮并将方式钮旋到现场,此时H不再闪烁表示进入开位标定状态。可通过操作钮执行电动开或电动关动作,调整到开位后将方式钮旋到停止再旋回现场,此时字母H闪两次,输出反馈电流为20mA同时驱动开位继电器闭合并显示100%表示开位标定完成。若方式钮由停止旋至远方则直接退出行程标定。

            四、输出电流微调

            1、4mA输出电流微调
            停止位置旋操作钮至关闭约10秒钟,等到闪烁显示字母LF时松开操作钮并将方式钮旋到现场再旋回停止,即进入4mA输出电流微调状态。此时可通过操作钮调整输出电流的大小,调整输出电流达到 4mA后将方式钮旋到现场,此时LF闪烁两次表示4mA输出电流微调完成。若方式钮由停止旋至远方则直接退出输出电流微调状态。

            2、20mA输出电流微调
            停止位置旋操作钮至打开约10秒钟,等到闪烁显示字母HF时松开操作钮并将方式钮旋到现场再旋回停止,即进入20mA输出电流微调状态。此时可通过操作钮调整输出电流的大小,调整输出电流达到20mA后将方式钮旋到现场,此时HF闪烁两次表示20mA输出电流微调完成。若方式钮由停止旋至远方则直接退出输出电流微调状态。

            五、报警信息说明(显示屏右下角为报警区)

    表4 故障代码说明表
    故障码故障信息故障码故障信息
    FA转向出错Fb比例标定错误Fb闪烁3次
    FC关过矩FO开过矩
    Fd堵转或其它原因导致的
    阀位不变化
    FP电源缺相
    FSDC4-20mA远控信号丢失FH远控开、关信号同在
    FE电机温度开关断开
    或力矩公共端开路
    FF阀位故障 (电位器开路、
    接线错或编码器故障)
