  • 电液执行器
  • 螺旋摆动缸电液执行器

    来源:上海沃电自动化仪表有限公司   作者:电动蝶阀球阀执行器厂家   点击量:855

    品牌:上海沃电
    驱动能源: 电液执行器
    型号: FDS3系列
    标准: 国标
    压力环境: 常压
    加工定制: 是
    产品用途: 石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备
    联系客服 13917586261
    螺旋摆动缸电液执行器产品详情

    【产品概述】

           螺旋摆动缸电液执行器是采用螺旋摆动缸,为上海沃电FDS3系列智能型电液执行器能实现自动回转功能,自带超负荷安全保护,可在现场/远程进行阀门开、关操作,可选择调节型以及开关型控制模式,现场带阀门开度显示以及全开全关位置指示,故障报警指示等功能。

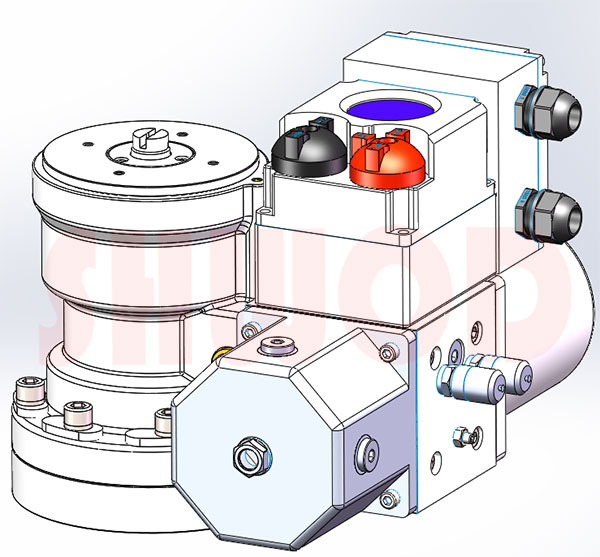

    FDS3系列智能型电液执行器三维外形示意图
    FDS3系列智能型电液执行器三维外形示意图


    【设备特点】

           ● 集成一体化设计,自带电液动力源、执行器和电控箱,体积小,无需外接液压管路;

           ● 模块化设计,可以灵活组合不同功能和规格,满足负载和实际工况的要求

           ● 灵活的安装方式,即可整体安装,也可分体式安装,适应复杂的现场情况

           ● 采用双向泵做动力源,系统回路简单,可靠性高,功耗小,维护成本低

           ● 液压动力传输,输出力矩大,传递效率高,可过力矩保护

           ● 就地控制和远程控制

           ● 多种电制和电源可选,宽环境温度适应范围

           ● 全开、全关和阀位状态反馈功能

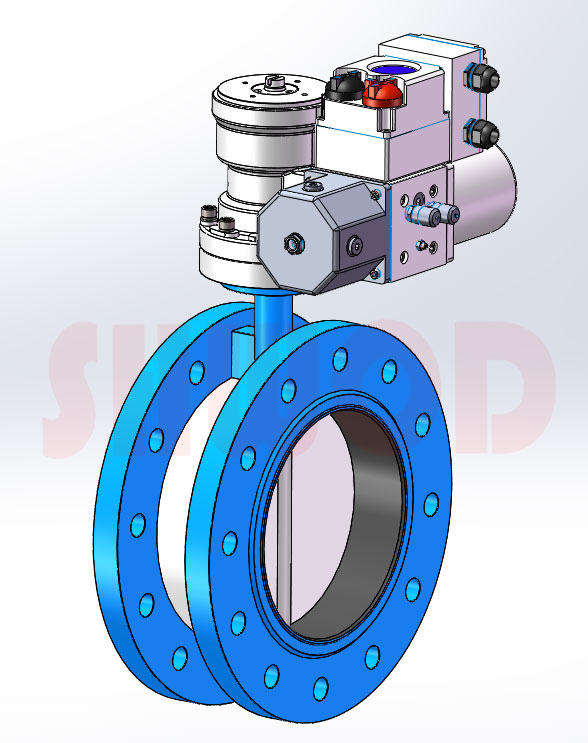

    FDS3系列智能型电液执行器和法兰蝶阀示意图
    FDS3系列智能型电液执行器和法兰蝶阀示意图

    【技术参数】

    型号 FDS3系列
    1 产品类型 智能型角行程电液执行器
    2 工作扭矩 125N.M~16000N.M
    3 行程角度 0~90°
    4 启闭时间 2S~70S
    5 防护等级 IP56/IP67
    6 动作类型 开关型/调节型
    7 电机功率 350W~750W
    8 电机电制 220VAC,50Hz(或380V AC 50Hz,或其它)
    9 电机转速 2800 r/rev
    10 油泵排量 0.27cc/rev~0.88cc/rev
    11 油泵额定压力 13.5MPa
    12 油泵最高压力 16MPa
    13 油泵输出流量 0.6L/min~2.4L/min(@13.5MPa)
    14 执行器工作腔容积 26ml~1800ml


    【供货范围】

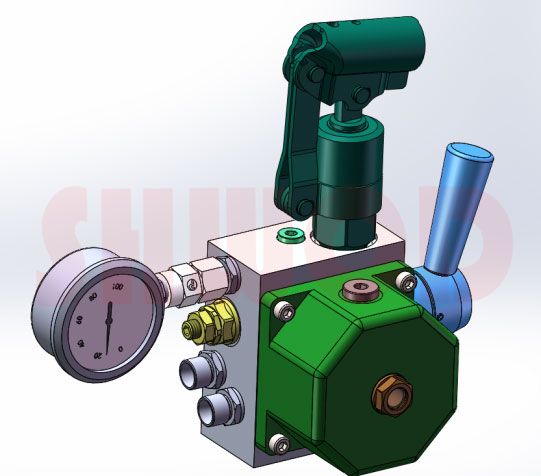

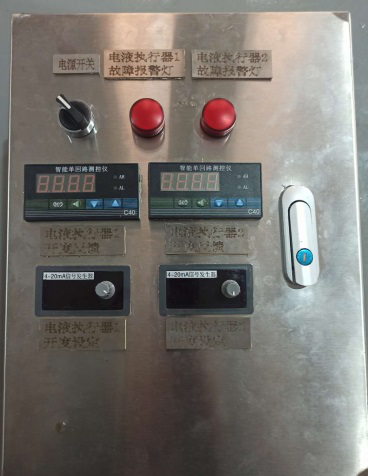

    手动液压操作装置  本地控制箱

    【设备组成】

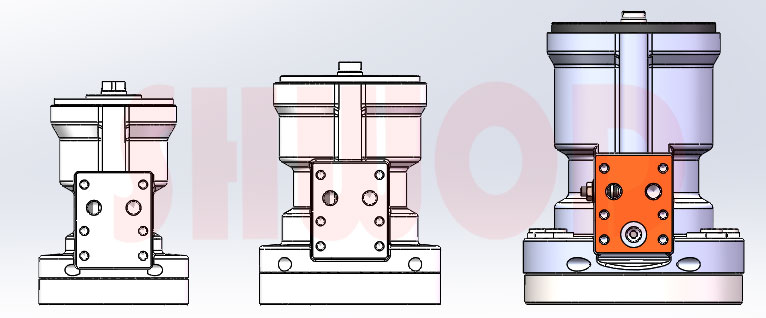

    500N.M/1000 N.M /2000 N.M螺旋摆动缸
    500N.M/1000 N.M /2000 N.M螺旋摆动缸

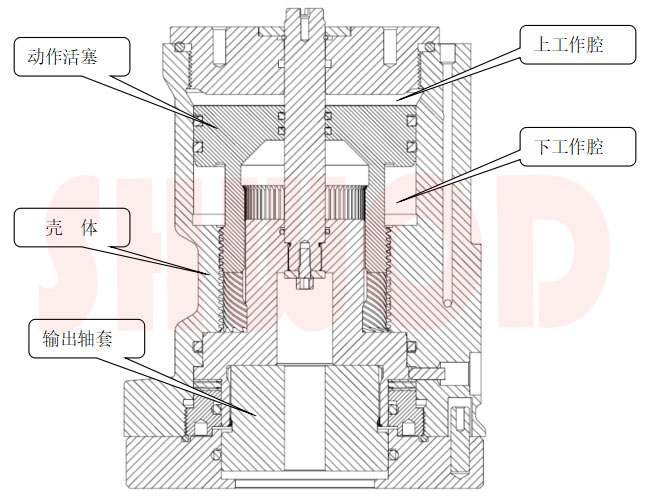

    螺旋摆动缸内部结构图
    螺旋摆动缸内部结构图


           【友情提示】上海沃电自动化仪表有限公司专业生产销售各类电动蝶阀电动球阀电动闸阀电动阀门电动执行器电液动执行器电液动阀门气动阀门上海沃电秉承“诚信为本,客户至上”的企业宗旨,专业为您提供规格型号齐全、质量稳定、价格合理的螺旋摆动缸电液执行器产品,欢迎前来咨询报价。


    【生产环境】
    螺旋摆动缸电液执行器生产环境

    【企业资质】

    螺旋摆动缸电液执行器企业资质
